低 DCR 可最大限度地减少损耗并降低温升
工作温度：-40℃~+125℃
托盘包装：–40°C 至 +80°C
湿气敏感度等级 (MSL) 1（在 <30°C 时的无限车间寿命/ 85% 相对湿度）
标准端子经过剥皮和镀锡以用于通孔安装，但可根据要求提供其他端子配置，例如裸铜、和压扁引脚 热浸镀锡可降低晶须生长的风险
点击查看
高效 DC/DC 转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 uH±10% | DCR 最大直流电阻 mΩ | SRF 自谐频率 MHz | Isat 饱和电流 A | Irms 温升电流 A | 长度 mm | 宽度 mm | 高度 mm |
| PH32A-102KE | 1 | 0.25 | 53 | 111 | 96 | 32.0±0.5 | 30.7±1.0 | 15.4±0.5 |
| PH32A-152KE | 1.5 | 0.35 | 37 | 104 | 96 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| PH32A-222KE | 2.2 | 0.6 | 28 | 91 | 81 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| PH32A-332KE | 3.3 | 0.95 | 22 | 71 | 70 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| PH32A-602KE | 6 | 1.3 | 18 | 51 | 50 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| PH32A-103KE | 10 | 1.9 | 12 | 42.8 | 42 | 32.0±0.5 | 30.7±1.0 | 18.0±0.5 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器；测试频率 500KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器；环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A测试夹具测量 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降 ⑤ 导致指定温度从 25°C 环境温度上升的电流。此信息仅供参考，不代表绝对最大额定值 ⑥ 25°C时的电气规格 | ||||||||

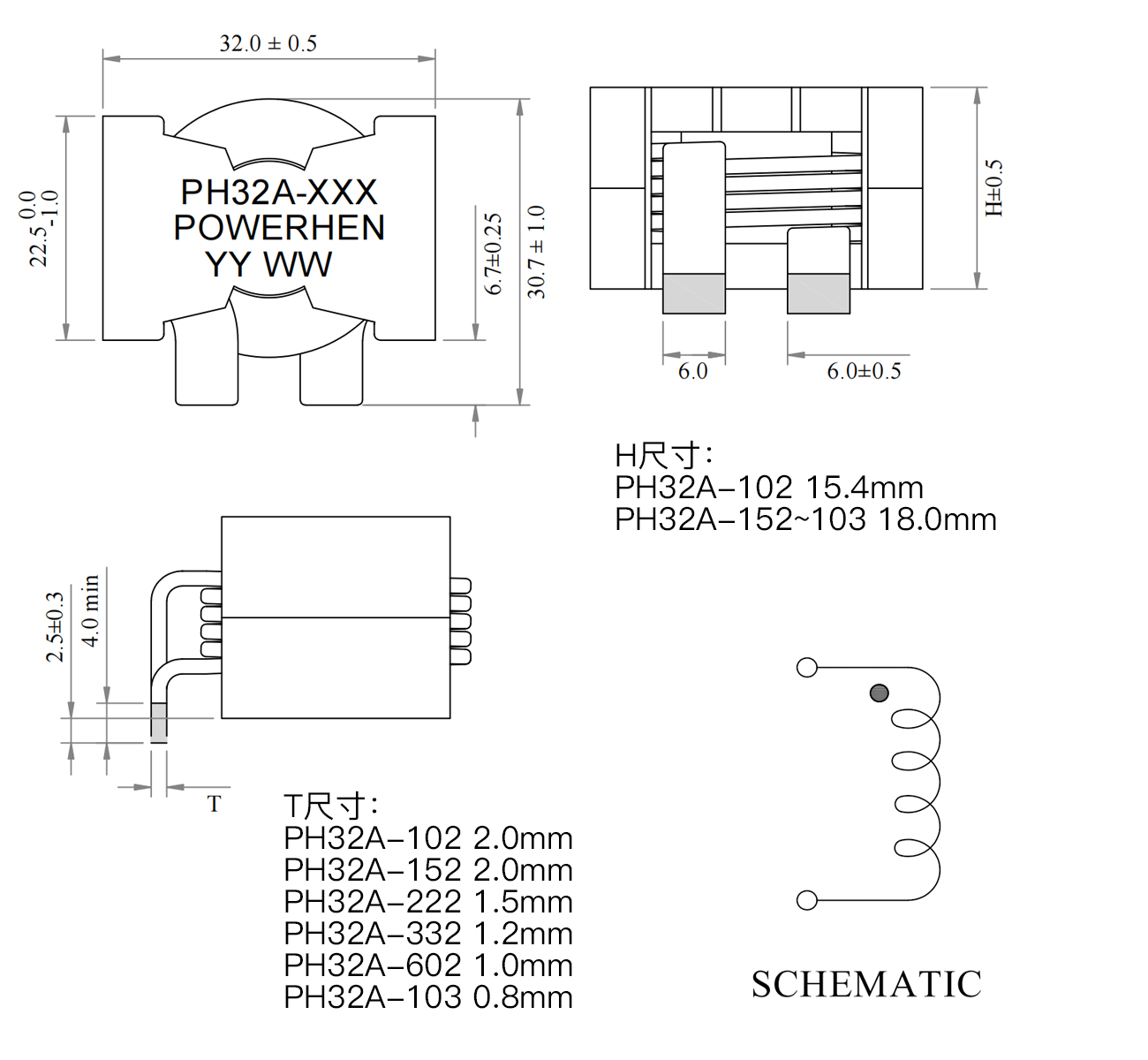

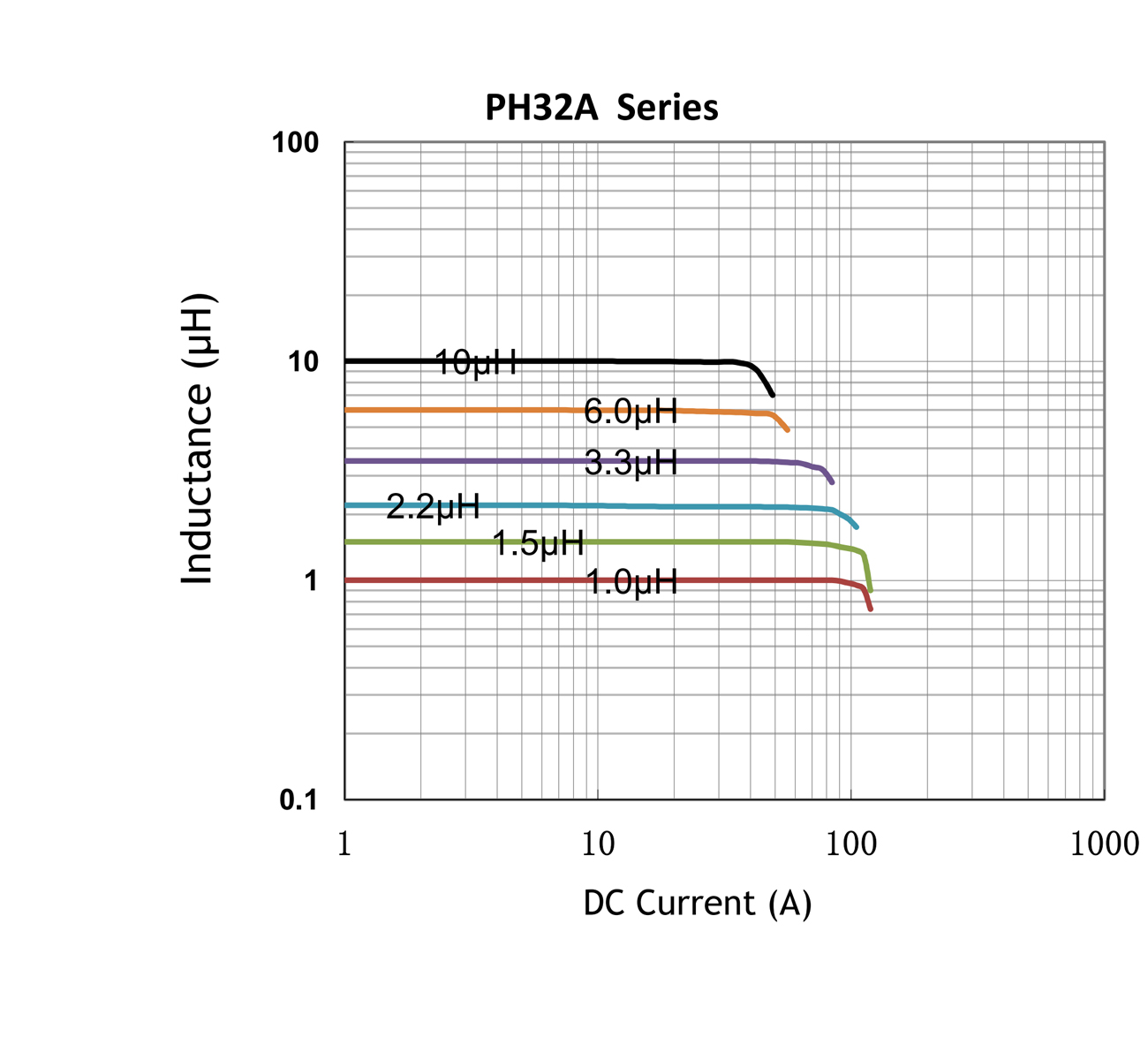

结构尺寸/Dimensions | 电气特性曲线/Electrical Characteristic Curve |
 |  |
