采用扁平线，贴片类型
闭合磁路封装，低辐射
大电流，低电阻
工作温度：-40℃~+125℃
卷带包装：–40°C 至 +80°C
耐焊接热 最多三个 40 秒回流 +260°C，部件在循环之间冷却至室温
湿气敏感度等级 (MSL) 1（在 <30°C 时的无限车间寿命/ 85% 相对湿度）
点击查看
高效 DC/DC 转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH±10% | DCR 直流电阻 mΩ | SRF 自谐频率 MHz | Isat 直流饱和电流 A | Irms 温升电流 A | 长度 mm | 宽度 mm | 高度 mm |
| PR1908-682KL | 6.8 | 7.6 | 18 | 23.9 | 12.7 | 19.9 | 18.5 | 7.65 |
| PR1908-103KL | 10 | 8.8 | 15 | 19.1 | 11.7 | 19.9 | 18.5 | 7.65 |
| PR1908-153KL | 15 | 11.0 | 13 | 15.8 | 10.7 | 19.9 | 18.5 | 7.65 |
| PR1910-203KL | 20 | 13.5 | 11 | 13.4 | 9.5 | 19.9 | 18.5 | 9.25 |
| PR1911-303KL | 30 | 17.0 | 10 | 11.2 | 8.6 | 19.9 | 18.5 | 10.25 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

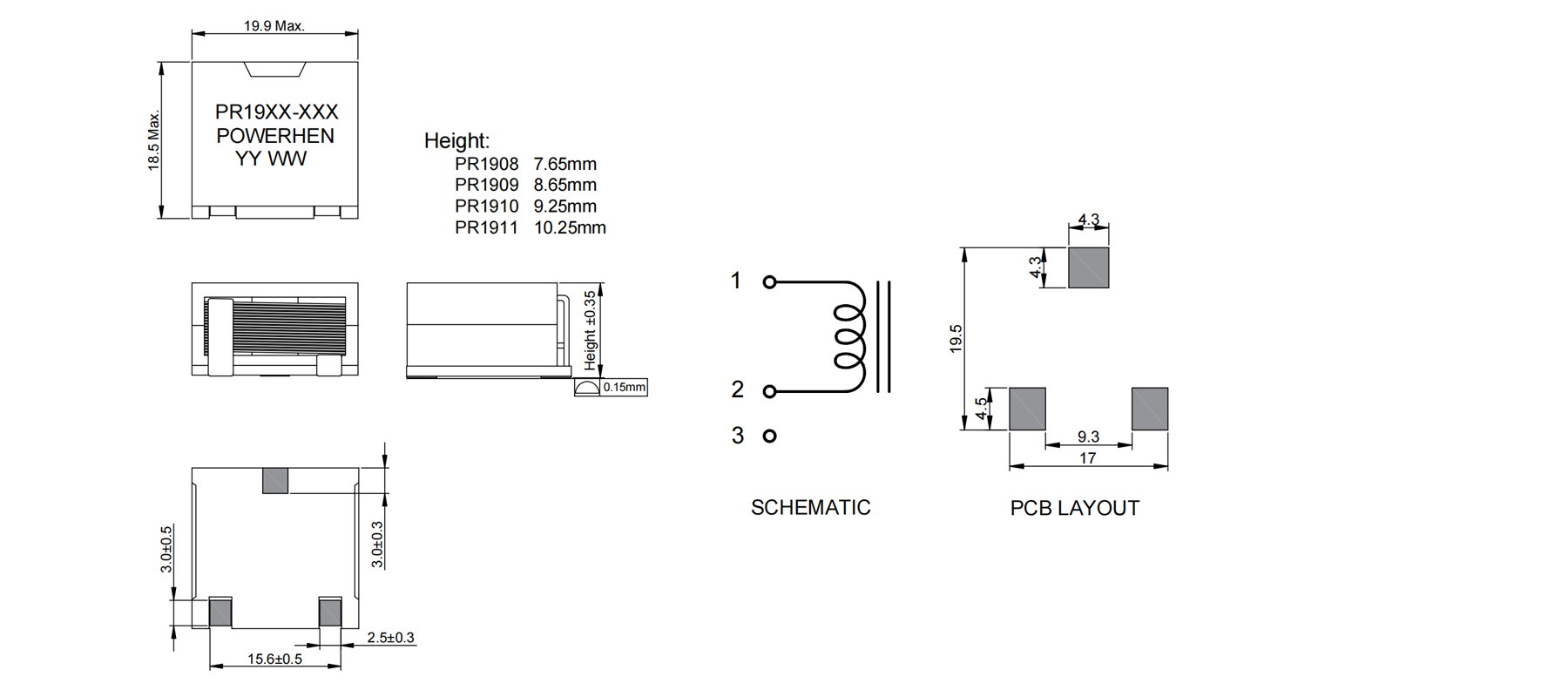

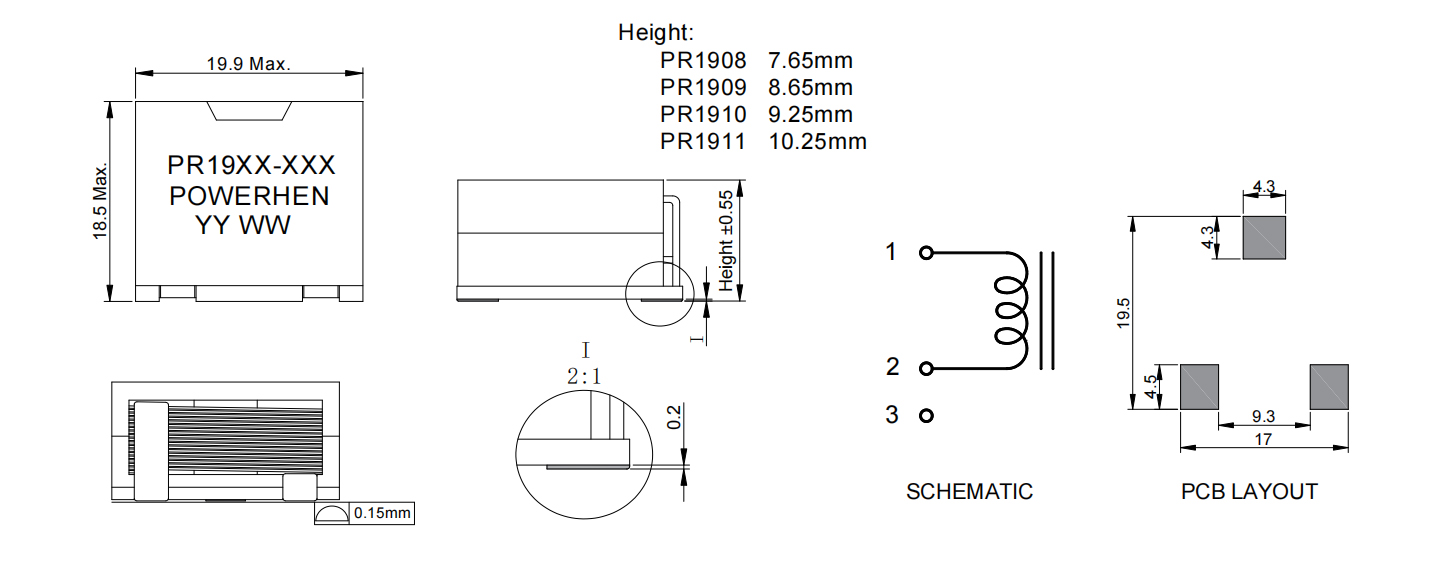

结构尺寸/Dimensions | |
 | |

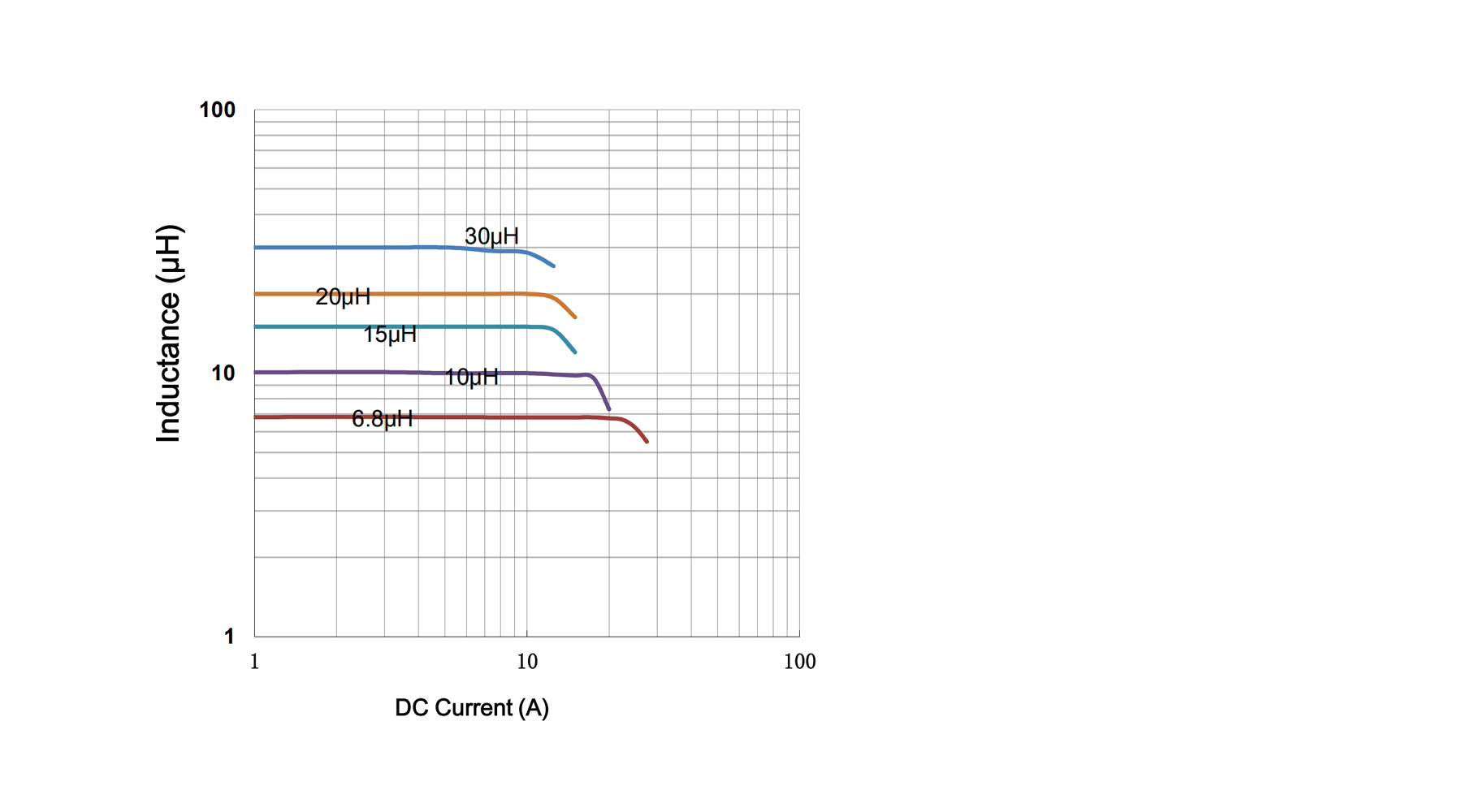

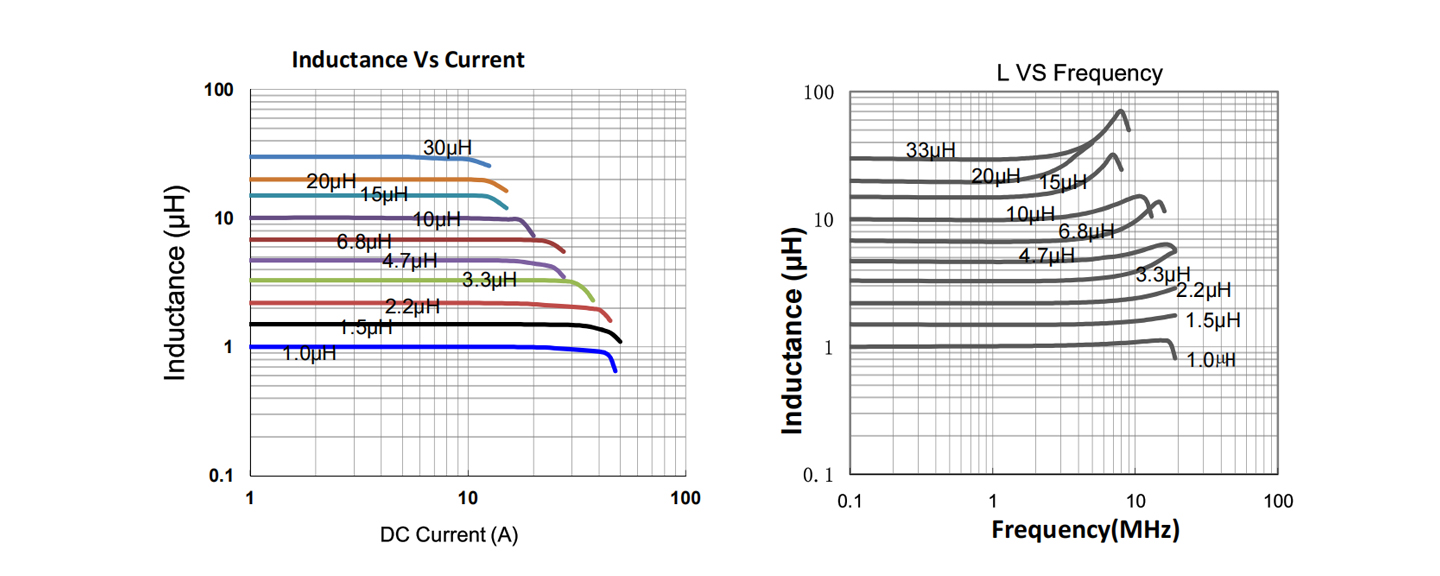

| 电气特性曲线/Electrical Characteristic Curv | |
 |
