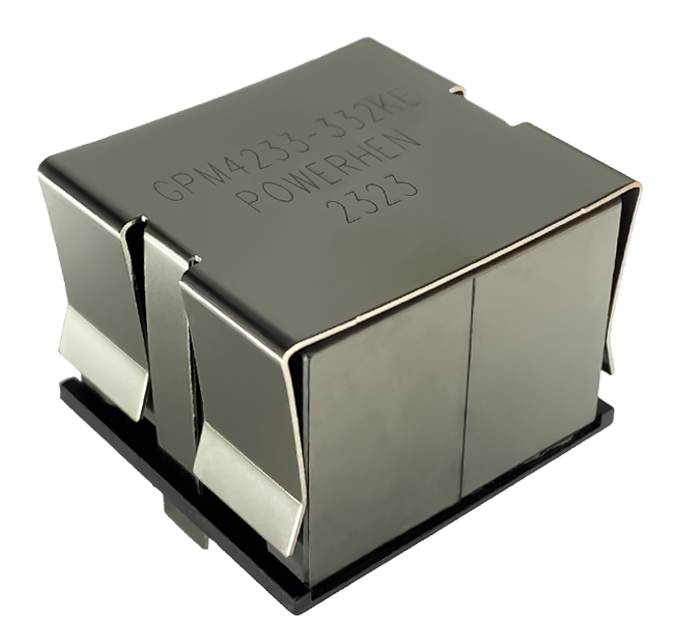

采用圆线，贴片类型
闭合磁路封装，低辐射
大电流，低电阻
工作温度：-40℃~+125℃
卷带包装：–40°C 至 +80°C
耐焊接热 最多三个 40 秒回流 +260°C，部件在循环之间冷却至室温
湿气敏感度等级 (MSL) 1（在 <30°C 时的无限车间寿命/ 85% 相对湿度）
点击查看
高效 DC/DC 转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH±20% | DCR 直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| HCD2920-223ML | 22 | 4.97 | 7.5 | 24 | 9 | 28.0 | 25.0 | 20.3±0.5 |
| HCD2920-333ML | 33 | 6.9 | 6 | 20 | 7.1 | 28.0 | 25.0 | 20.3±0.5 |
| HCD2920-473ML | 47 | 8.8 | 6.5 | 17.5 | 6.7 | 28.0 | 25.0 | 20.3±0.5 |
| HCD2920-683ML | 68 | 10.3 | 7.2 | 16 | 5.7 | 28.0 | 25.0 | 20.3±0.5 |
| HCD2920-104ML | 100 | 22.9 | 7 | 10.5 | 4.3 | 28.0 | 25.0 | 20.3±0.5 |
| HCD2920-154ML | 150 | 30.6 | 5.8 | 9 | 3.2 | 28.0 | 25.0 | 20.3±0.5 |
| HCD2920-224ML | 220 | 36.9 | 4.1 | 8.15 | 2.8 | 28.0 | 25.0 | 20.3±0.5 |
| HCD2920-334ML | 330 | 71.3 | 4 | 5.75 | 2.4 | 28.0 | 25.0 | 20.3±0.5 |
| HCD2920-474ML | 470 | 84.6 | 3.2 | 5.2 | 1.7 | 28.0 | 25.0 | 20.3±0.5 |
| HCD2920-684ML | 680 | 119.7 | 2.6 | 4.3 | 1.1 | 28.0 | 25.0 | 20.3±0.5 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器；测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器；环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和Agilent 16193A测试夹具测量。 ④ 直流电流在25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||
| 尺寸结构/Dimensions |
 |
| 电气特性曲线/Electrical Characteristic Curve |
 |
