1.采用扁平线，贴片类型
2.闭合磁路封装，低辐射
3.大电流，低电阻
4.工作温度：-40°C~+125°C
5.卷带包装：-40°C~+80°C
6.耐焊接热 最多三个40秒回流+260°C，部件在循环之间冷却至室温
7.湿气敏感度等级(MSL)1 (在<30°C 时的无限车间寿命/85% 相对湿度)
点击查看
高效DC/DC转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH±20% | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF | 长度 mm | 宽度 mm | 高度 mm |
| PG54-221ML | 0.22 | 1.38 | 9 | 30 | 507 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| PG54-331ML | 0.33 | 1.95 | 11 | 25.5 | 402 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| PG54-471ML | 0.47 | 3.1 | 10 | 19.5 | 280 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| PG54-681ML | 0.68 | 4.4 | 8 | 16 | 253 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| PG54-102ML | 1 | 5.3 | 7.5 | 14.8 | 158 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| PG54-152ML | 1.5 | 9 | 4.5 | 11 | 110 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| PG54-222ML | 2.2 | 12.5 | 3 | 9.2 | 108 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| PG54-332ML | 3.3 | 20.5 | 3.2 | 7.1 | 66 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| PG54-472ML | 4.7 | 27 | 2 | 6 | 57 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| PG54-562ML | 5.6 | 31.5 | 2.4 | 5.5 | 48 | 5.6±0.3 | 5.6±0.3 | 4.0±0.3 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

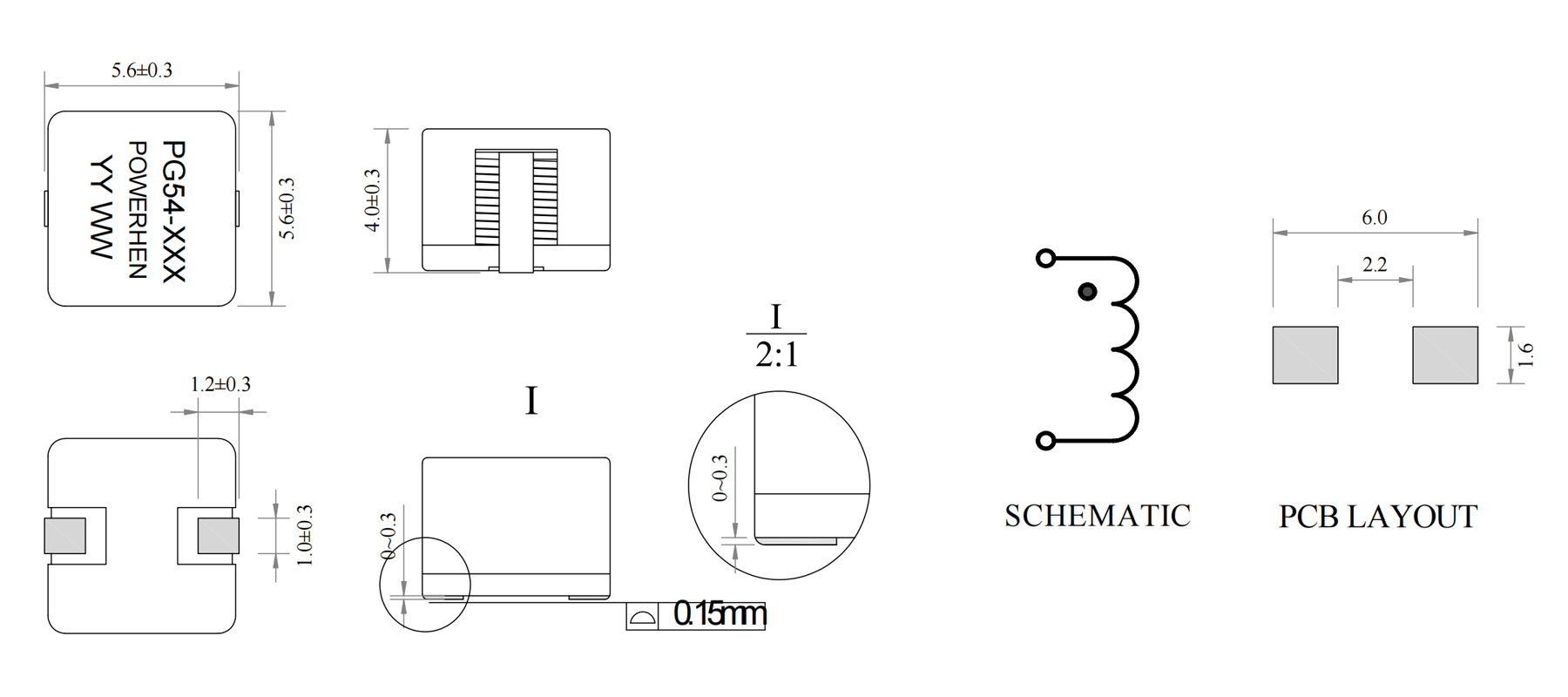

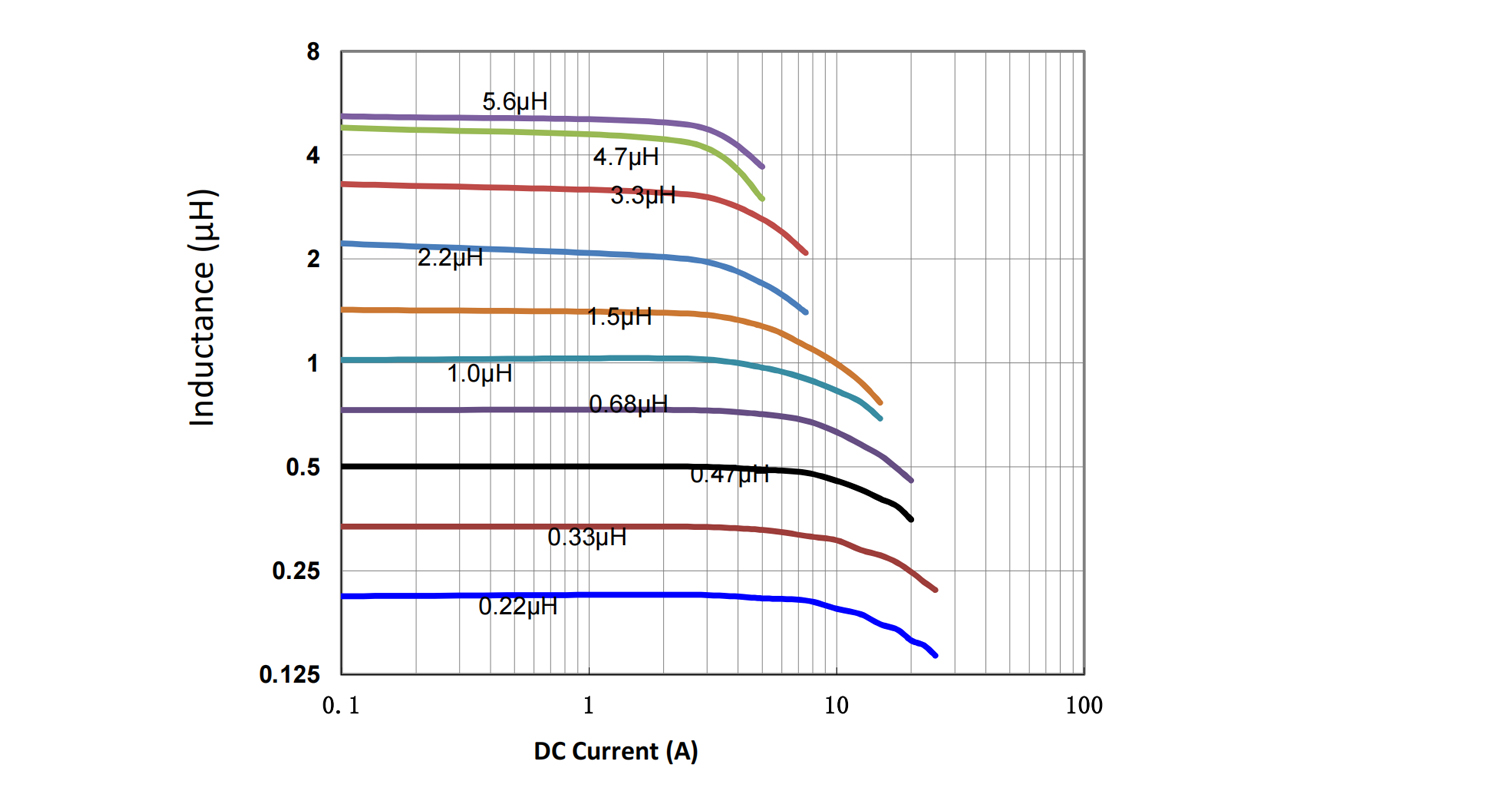

结构尺寸/Dimension | 电气特性曲线/Electrical Characteristic Curve |
 |  |
