1.采用扁平线，贴片类型
2.闭合磁路封装，低辐射
3.大电流，低电阻
4.工作温度：-40°C~+125°C
5.卷带包装：-40°C~+80°C
6.耐焊接热 最多三个40秒回流+260°C，部件在循环之间冷却至室温
7.湿气敏感度等级(MSL)1 (在<30°C 时的无限车间寿命/85% 相对湿度)
点击查看
高效DC/DC转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| PG75-241ML | 0.24 | 1.1 | 20 | 33 | 320 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-471ML | 0.47 | 1.48 | 11.2 | 28.8 | 235 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-761ML | 0.76 | 4.07 | 9 | 19.2 | 200 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-112ML | 1.1 | 3.46 | 8 | 14.4 | 130 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-152ML | 1.5 | 4.7 | 6 | 11.8 | 110 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-202ML | 2.0 | 11.6 | 4.8 | 9.6 | 68 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-332ML | 3.3 | 9.9 | 4.1 | 8.7 | 68 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-492ML | 4.9 | 16 | 3.2 | 6.9 | 56 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-652ML | 6.5 | 23.6 | 3.1 | 5.9 | 50 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-762ML | 7.6 | 31 | 2.7 | 3.8 | 48 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-852ML | 8.5 | 33.5 | 2.5 | 3.6 | 44 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| PG75-103ML | 10 | 36 | 2.4 | 3.3 | 40 | 6.9±0.3 | 7.0±0.3 | 4.8±0.3 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

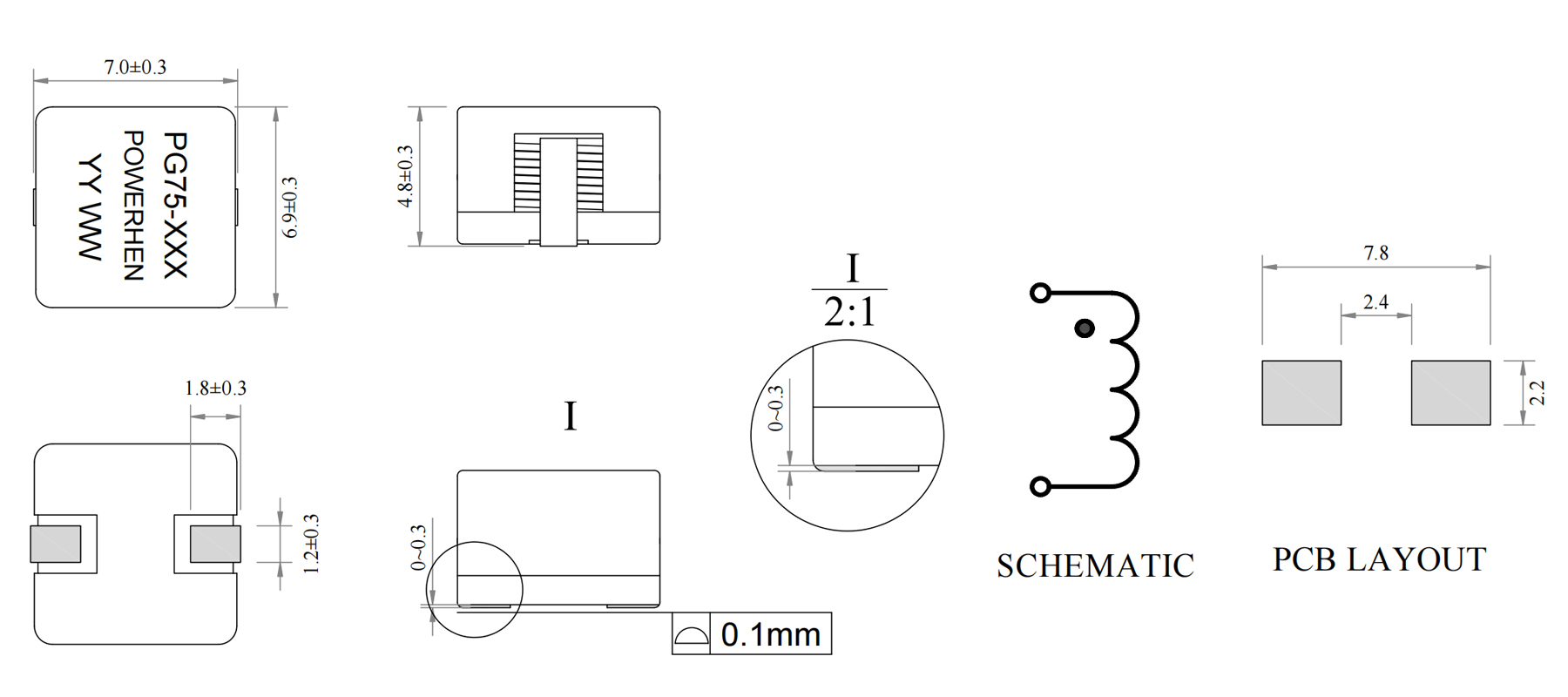

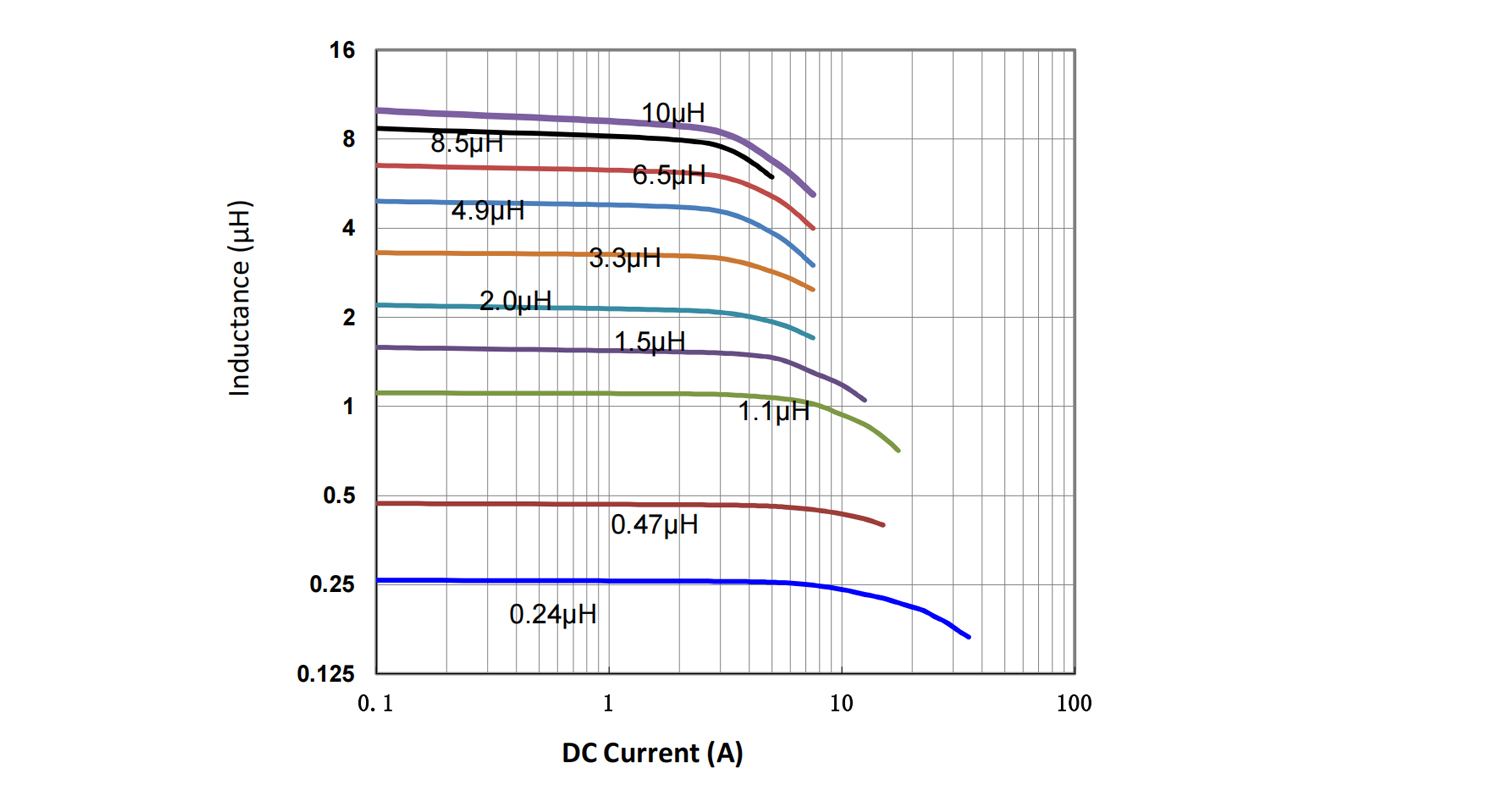

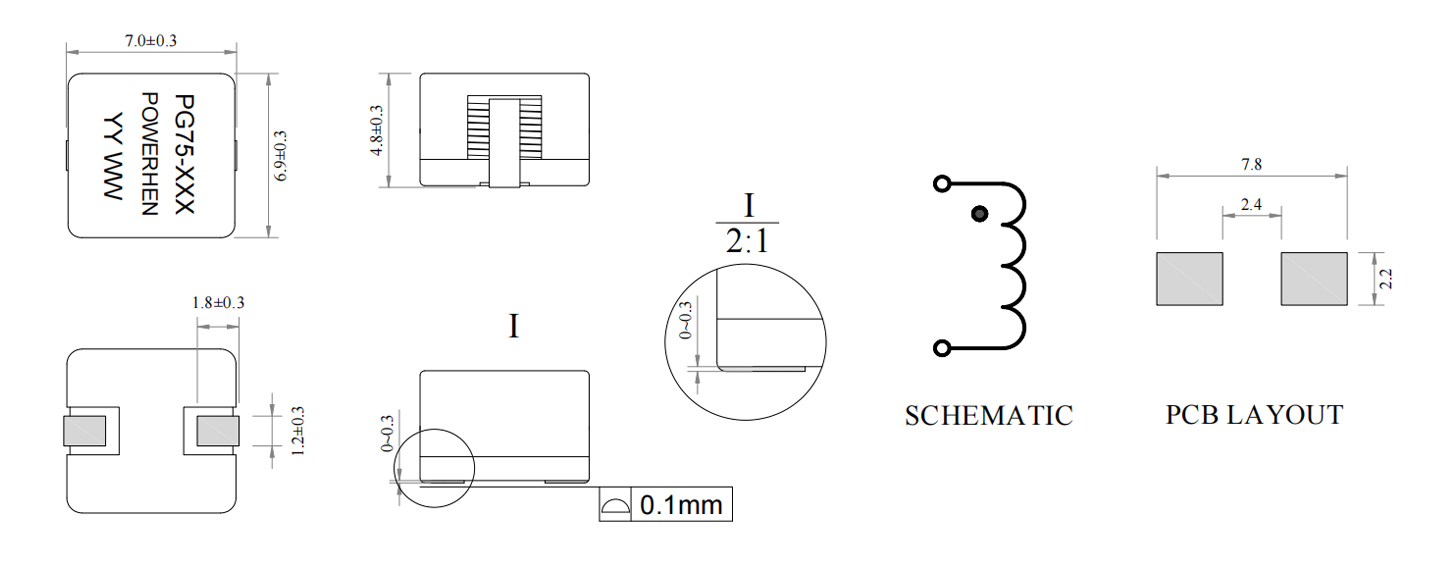

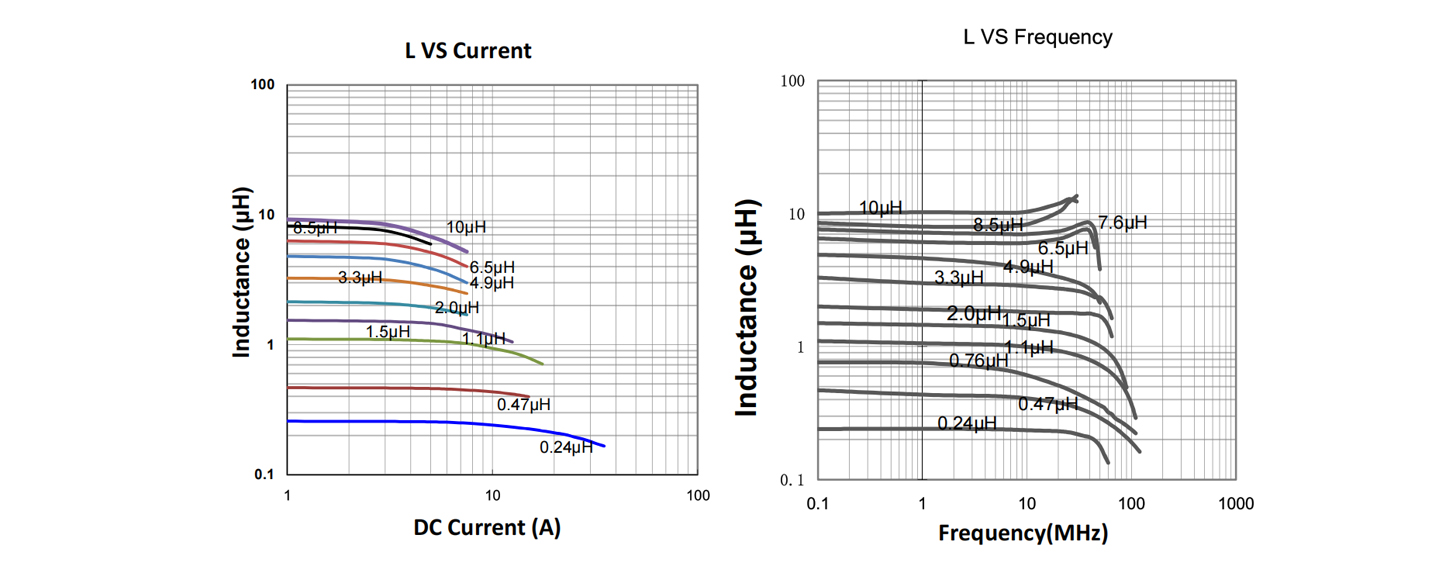

结构尺寸/Dimensions | 电气特性曲线/Electrical Characteristic Curve |
 |  |
