采用扁平线，贴片类型
闭合磁路封装，低辐射
大电流，低电阻
工作温度：-40°C~+125°C
卷带包装：-40°C~+80°C
耐焊接热 最多三个40秒回流+260°C，部件在循环之间冷却至室温
湿气敏感度等级(MSL)1 (在<30°C 时的无限车间寿命/85% 相对湿度)
点击查看
高效DC/DC转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| PG105-161ML | 0.16 | 0.56 | 24 | 23 | 400 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-401ML | 0.4 | 0.74 | 18 | 21 | 160 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-721ML | 0.72 | 1.43 | 17 | 18.5 | 115 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-122ML | 1.2 | 1.98 | 16 | 18.2 | 75 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-182ML | 1.8 | 3.83 | 13 | 15.2 | 70 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-242ML | 2.4 | 5.23 | 12 | 12.2 | 67 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-332ML | 3.3 | 6.5 | 9.2 | 11.4 | 54 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-422ML | 4.2 | 7.8 | 9 | 10.6 | 33 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-552ML | 5.5 | 11.33 | 7 | 9.3 | 30 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-652ML | 6.5 | 13.75 | 6.2 | 7.3 | 27 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-782ML | 7.8 | 15 | 5.5 | 7.1 | 23 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-103ML | 10 | 18 | 5 | 6.5 | 21 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| PG105-163ML | 16 | 38 | 4 | 4.4 | 18 | 10.2±0.5 | 10.5±1.0 | 4.7±0.3 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

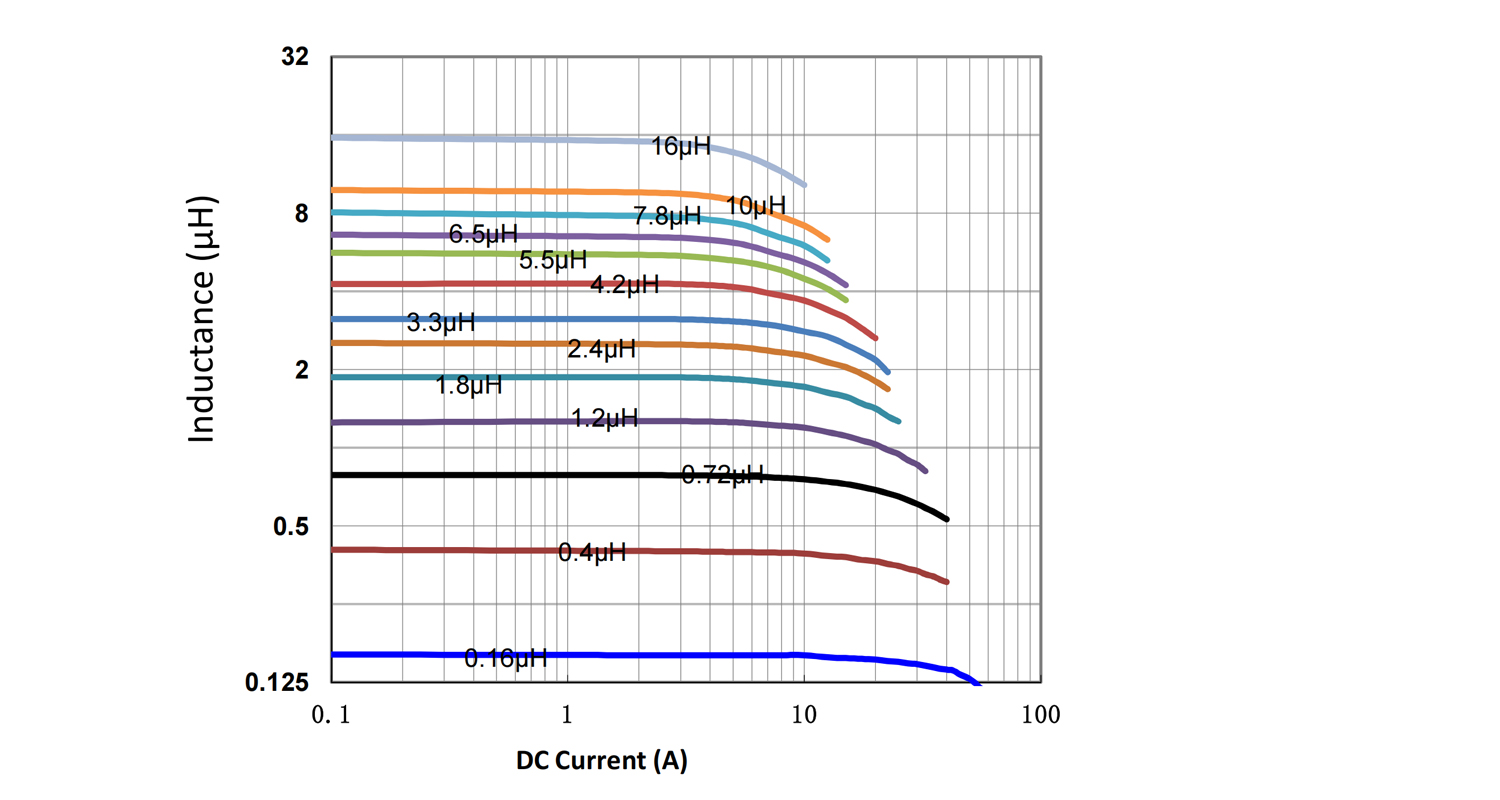

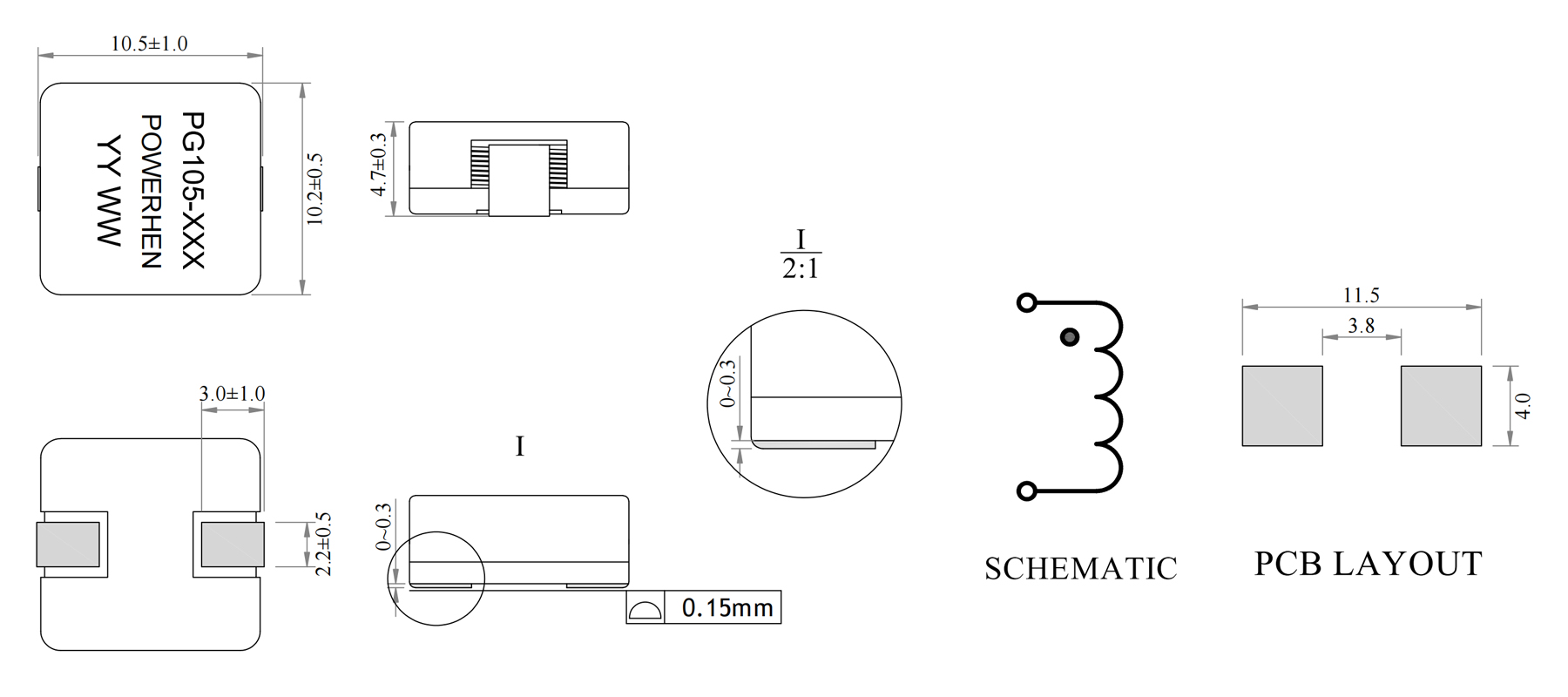

结构尺寸/Dimensions | 电气特性曲线/Electrical Characteristic Curv |
 |  |
