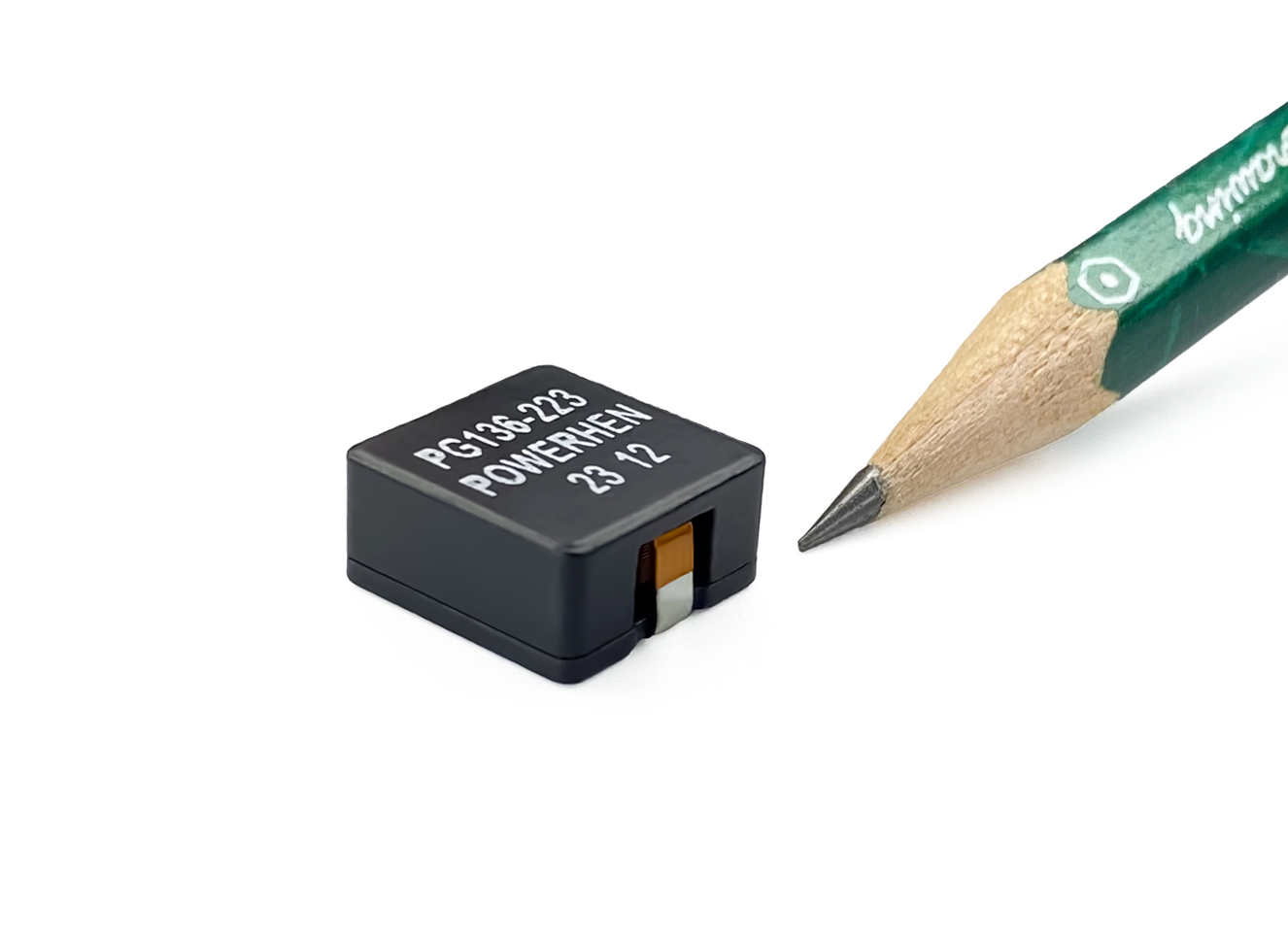

采用扁平线，贴片类型
闭合磁路封装，低辐射
大电流，低电阻
工作温度：-40°C~+125°C
卷带包装：-40°C~+80°C
耐焊接热 最多三个40秒回流+260°C，部件在循环之间冷却至室温
湿气敏感度等级(MSL)1 (在<30°C 时的无限车间寿命/85% 相对湿度)
点击查看
高效DC/DC转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| PG136-201ML | 0.2 | 0.39 | 45 | 27.5 | 230 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-471ML | 0.47 | 0.74 | 25 | 26.8 | 100 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-821ML | 0.82 | 0.99 | 28 | 25 | 72 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-132ML | 1.3 | 1.98 | 25 | 21.6 | 59 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-202ML | 2 | 2.86 | 24 | 19.2 | 45 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-282ML | 2.8 | 3.63 | 15 | 15.3 | 35 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-372ML | 3.7 | 5.4 | 13 | 13.7 | 26 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-472ML | 4.7 | 7.7 | 6 | 11 | 30 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-602ML | 6 | 9.24 | 6 | 10.6 | 22 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-732ML | 7.3 | 6.5 | 5.5 | 11.2 | 28 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-922ML | 9.2 | 8.6 | 5 | 10.4 | 26 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-113ML | 11 | 10 | 4 | 10 | 12 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-133ML | 13 | 12.3 | 4.5 | 8.8 | 14 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-153ML | 15 | 16.28 | 5.6 | 8.4 | 15 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-183ML | 18 | 24.2 | 3.8 | 6.4 | 16 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-223ML | 22 | 27.2 | 3.2 | 5.4 | 14 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| PG136-333ML | 33 | 33.55 | 3 | 5.2 | 11 | 12.8±0.5 | 13.0±0.5 | 6.2±0.3 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

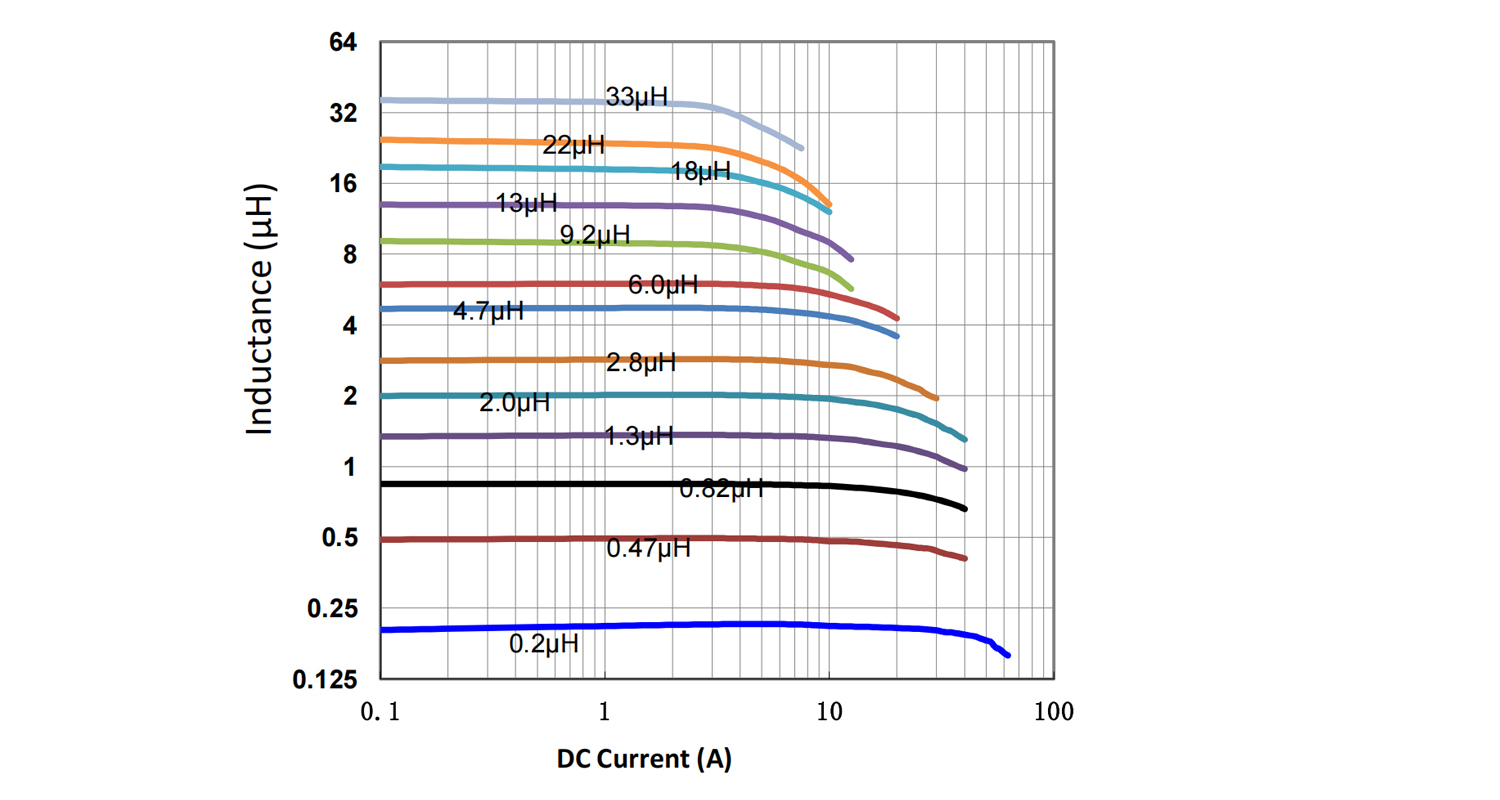

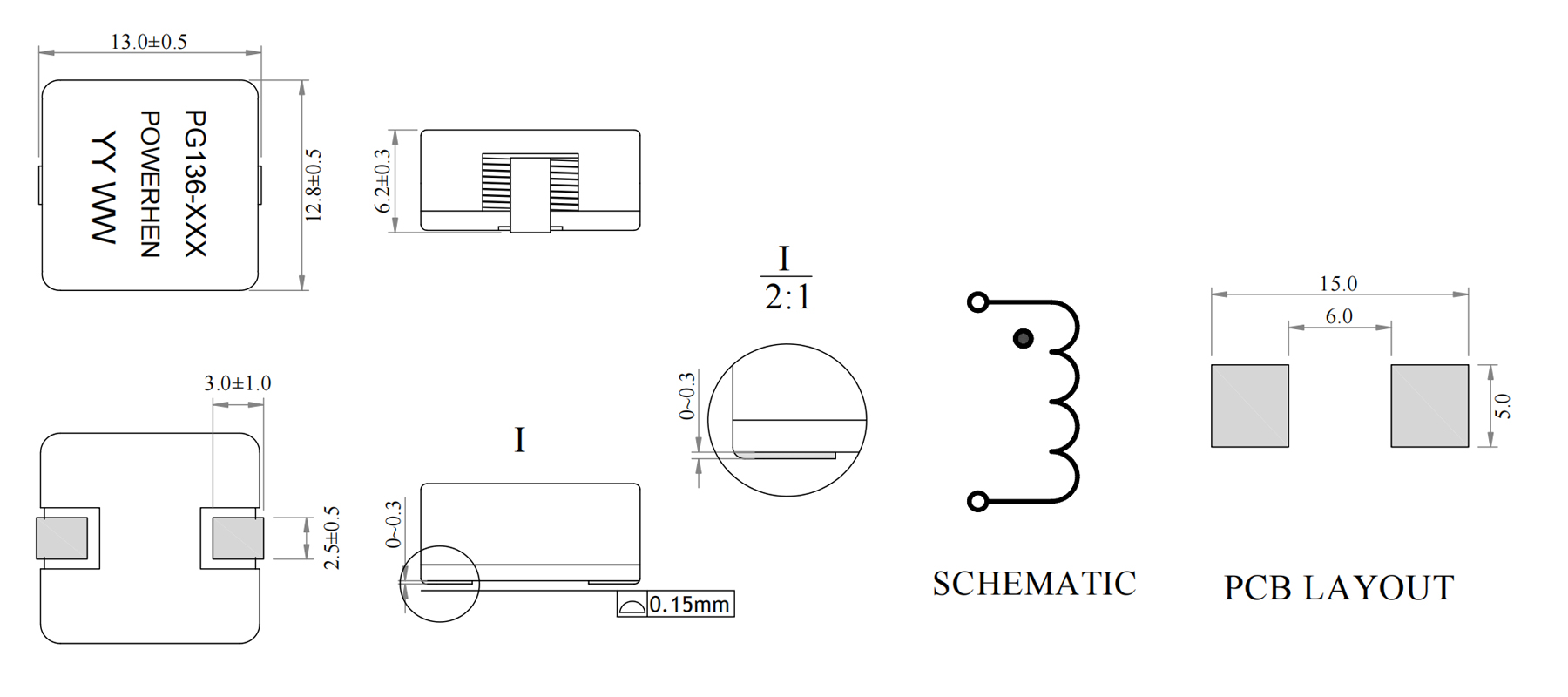

结构尺寸/Dimensions | 电气特性曲线/Electrical Characteristic Curv |
 |  |
