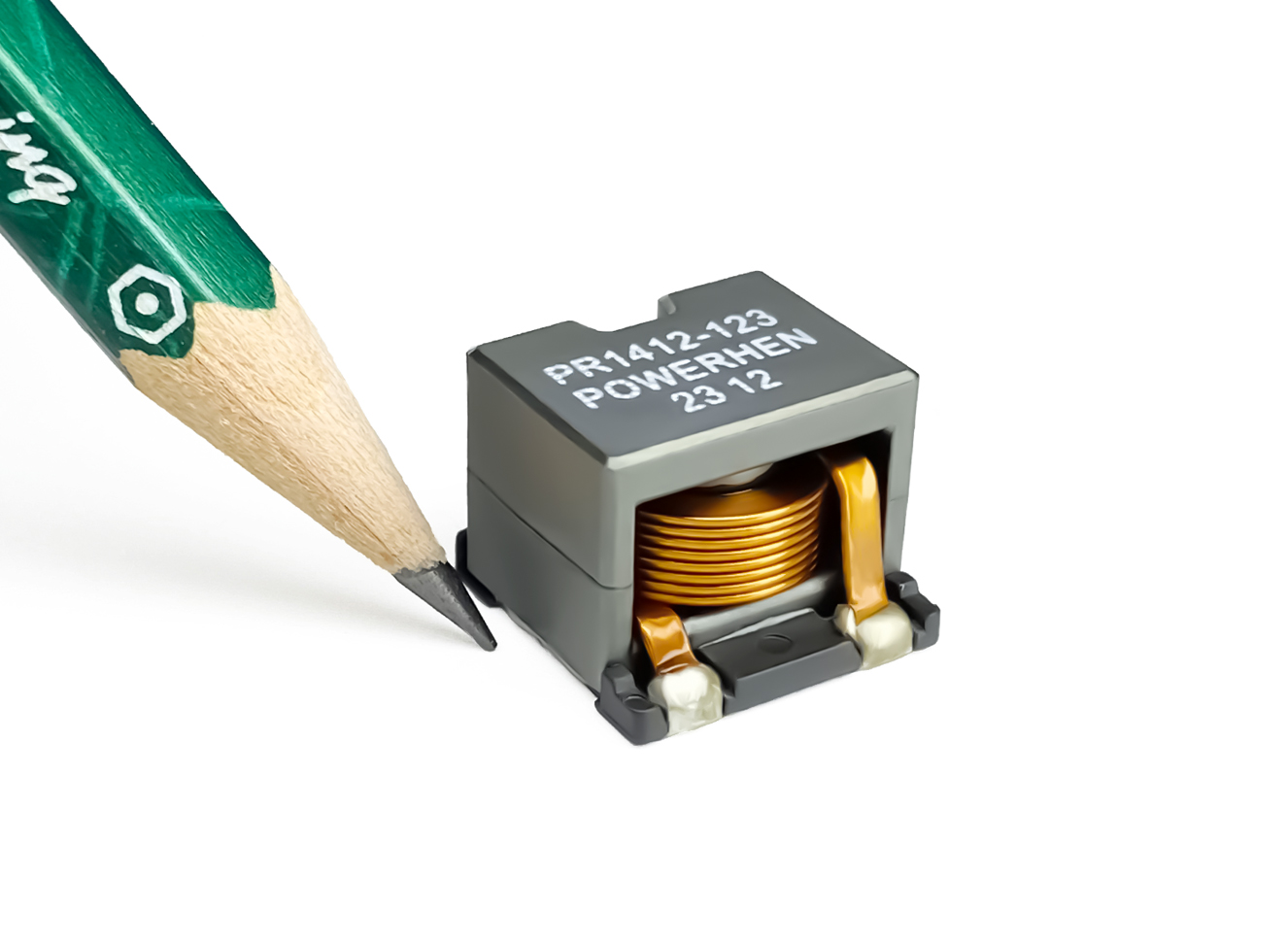

采用扁平线，贴片类型
闭合磁路封装，低辐射
大电流，低电阻
工作温度：-40°C~+125°C
卷带包装：-40°C~+80°C
耐焊接热 最多三个40秒回流+260°C，部件在循环之间冷却至室温
湿气敏感度等级(MSL)1 (在<30°C 时的无限车间寿命/85% 相对湿度)
点击查看
高效DC/DC转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH±10% | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| PR1412-472KL | 4.7 | 3.1 | 18.3 | 18.1 | 32.4 | 14.8±0.3 | 14.8±0.3 | 11.65±0.35 |
| PR1412-103KL | 10 | 4.5 | 11 | 15.7 | 22.3 | 14.8±0.3 | 14.8±0.3 | 11.65±0.35 |
| PR1412-223KL | 22 | 7.8 | 6.8 | 12 | 14 | 14.8±0.3 | 14.8±0.3 | 11.65±0.35 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||
| 结构尺寸/Dimensions | 电气特性曲线/Electrical Characteristic Curve |
 |  |
