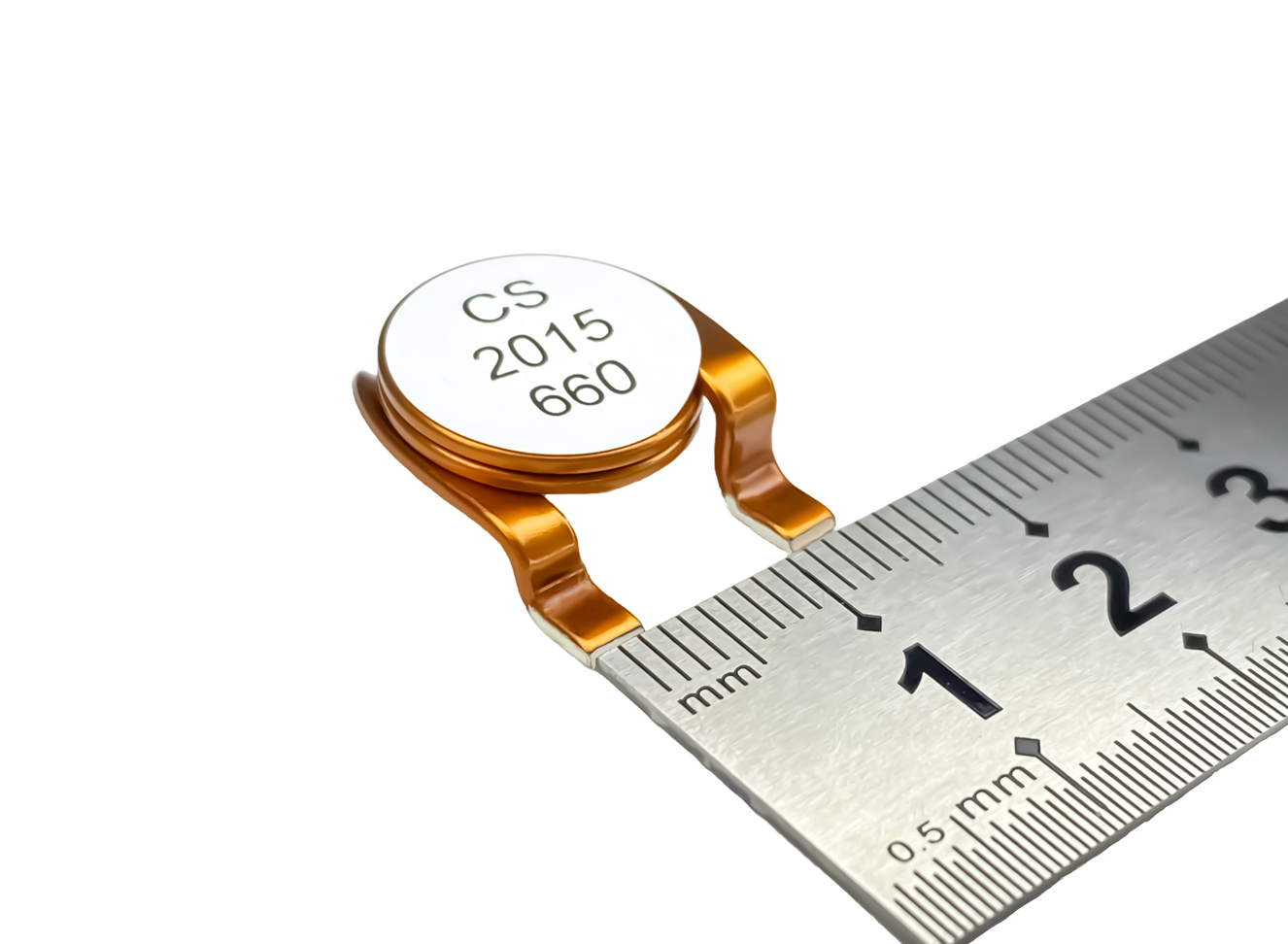

高电流空心线圈电感

CS2015

空心线圈,不会磁饱和。

贴片类型,易于安装。

符合环保要求。

工作温度:-40℃~+220℃

联系我们

规格书

点击查看

产品应用

Part number

料号

Inductance

电感量

nH±20%

DCR

最大直流电阻

quality factor

品质因数

       Q                        频率(MHz)

SRF
自谐频
MHz

Irms

温升电流

A

长度

mm

宽度

mm

高度

mm

CS1212-330ML330.6245610081742.014.819.7±0.56.35
CS1212-660ML660.940410043638.514.819.7±0.57.09
标准品现货:手指斜点.png小批量现货购买

备注:

① 感量测试采用Agilent 4284A数字电桥或同等仪器;测试频率1MHz

② 直流电阻测试采用keithley 580毫欧表或同等仪器;环境温度25°C

③ Q使用安捷伦/HP 4291A 阻抗分析仪或同等产品在指定频率下测量。

④ SRF使用Agilent E5061B网络分析仪和Agilent 16193A测试夹具测量。

⑤ 导致指定温度从25°C环境温度上升的电流。此信息仅供参考,不代表绝对最大额定值。

⑥ 25°C 时的电气规格

备注

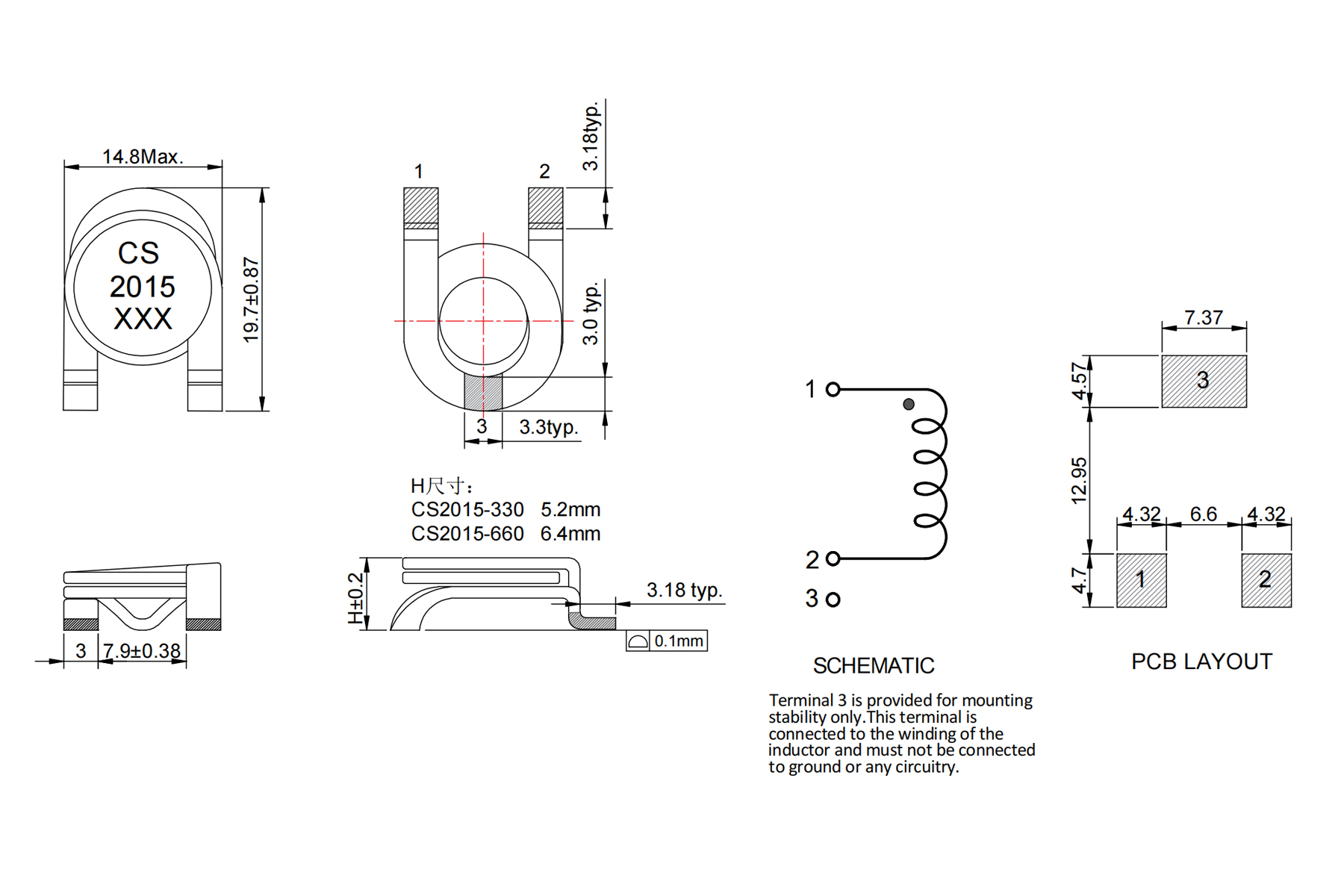

结构尺寸/Dimensions

规格尺寸-CS2015

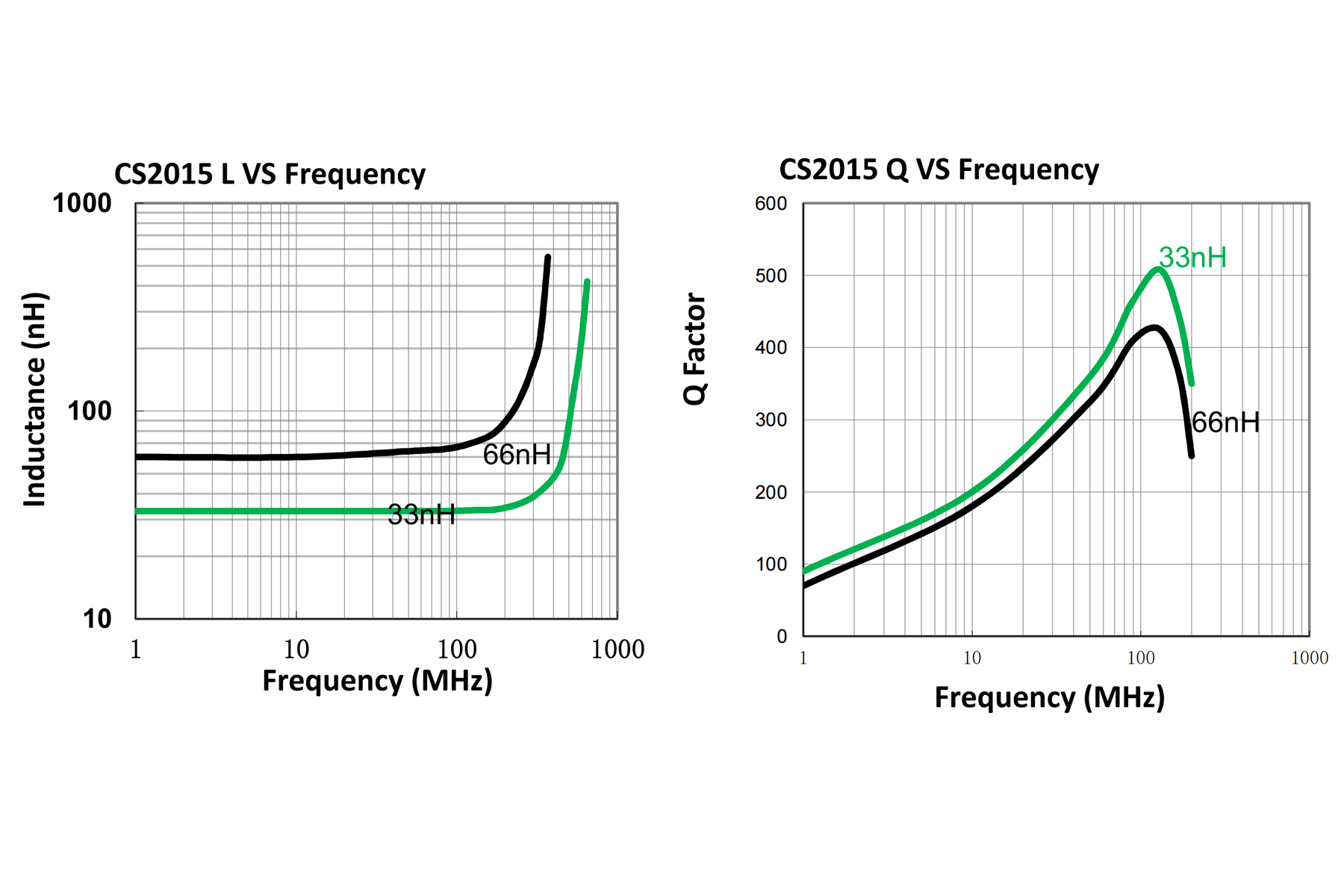

电气特性曲线/Electrical Characteristic Curve

曲线图-CS2015


仅供参考,不代表绝对最大额定值。
