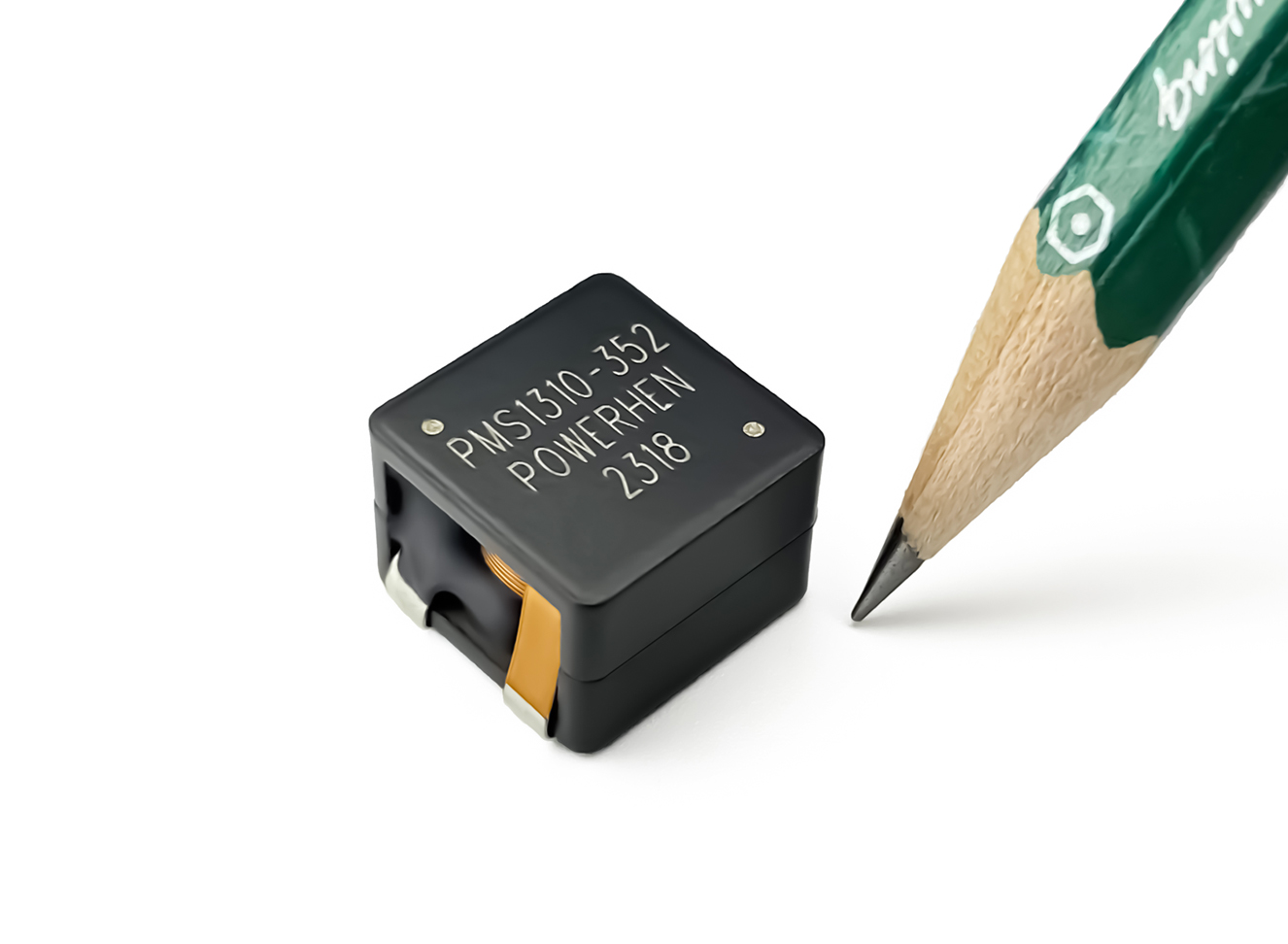

大功率开关稳压器
1:1反激式转换器
Buck, Boost, Sepic 和 Cuk 转换器
具有第二个非稳压输出电压的开关稳压器
Part number 料号 | Inductance 电感量 μH±20% | DCR 最大直流电阻 mΩ | SRF 自谐频率 MHz | Isat 直流饱和电流 A | Irms 温升电流 A | Turns Ratio 匝比 | 长度 mm | 宽度 mm | 高度 mm |
| PMS1310-801ML | 0.8 | 1.78 | 70 | 62 | 28 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-122ML | 1.2 | 2.65 | 58 | 42 | 23 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-172ML | 1.7 | 3.65 | 44 | 39 | 21 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-222ML | 2.2 | 4.65 | 34 | 35 | 18 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-292ML | 2.9 | 6.2 | 25 | 29 | 17 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-352ML | 3.5 | 8.25 | 21 | 27 | 14 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| PMS1310-442ML | 4.4 | 10.6 | 18 | 24 | 12 | 1:1 | 15.5 | 13.2±0.3 | 10.5 |
| 标准品现货： |  小批量现货购买 | ||||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | |||||||||

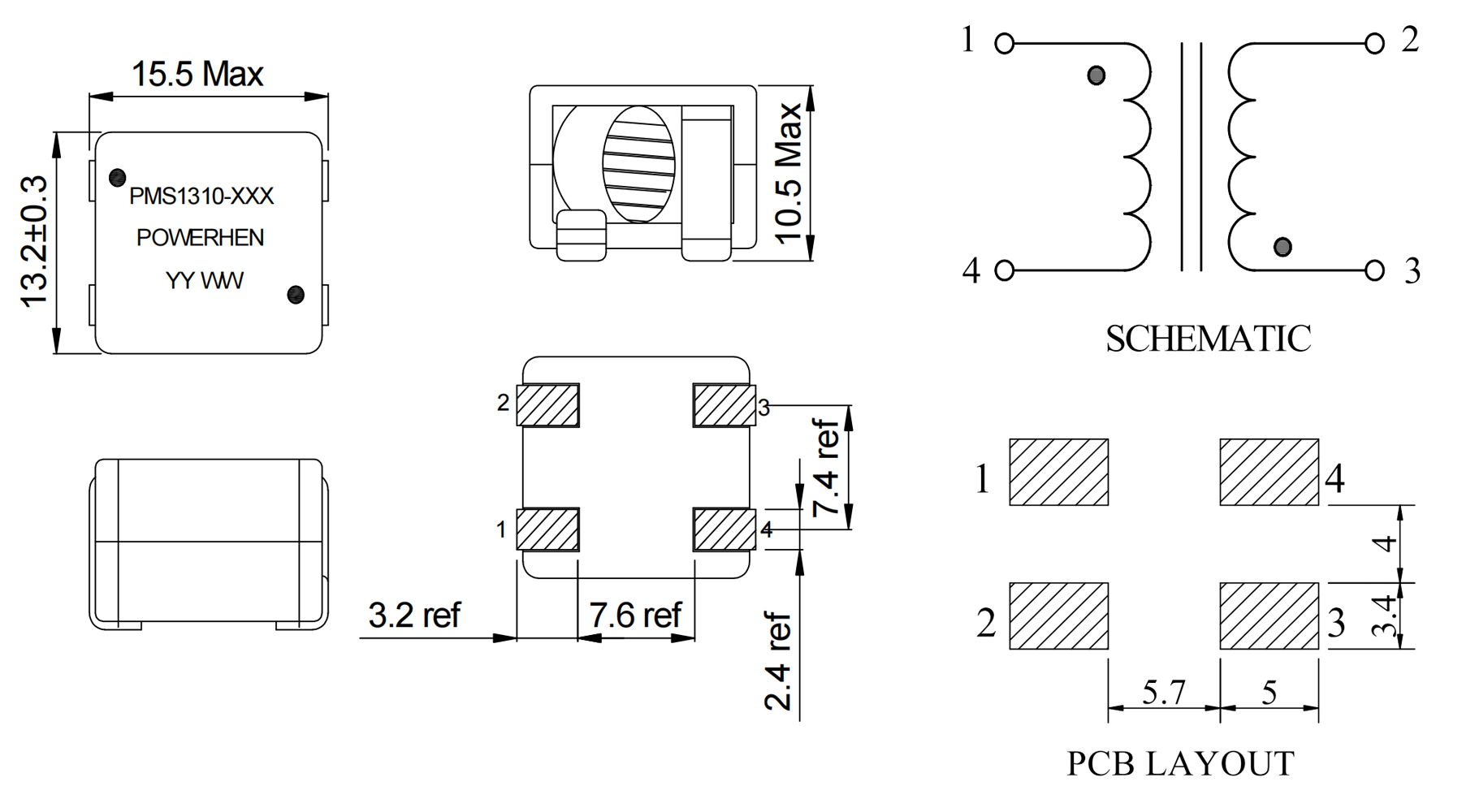

结构尺寸/Dimensions | |
 | |

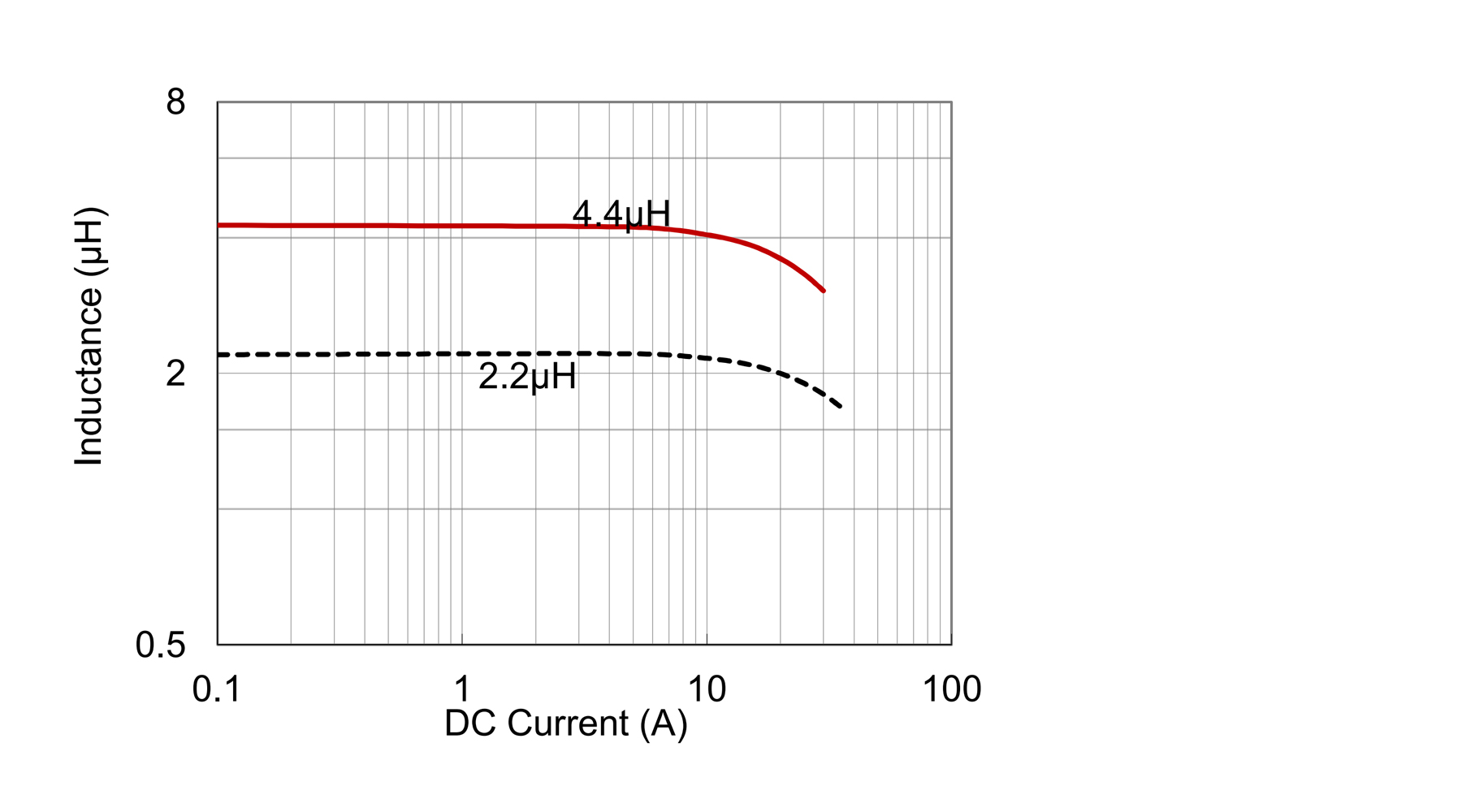

| 电气特性曲线/Electrical Characteristic Curve | |
 |
