大功率开关稳压器
1:1反激式转换器
Buck, Boost, Sepic 和 Cuk 转换器
具有第二个非稳压输出电压的开关稳压器

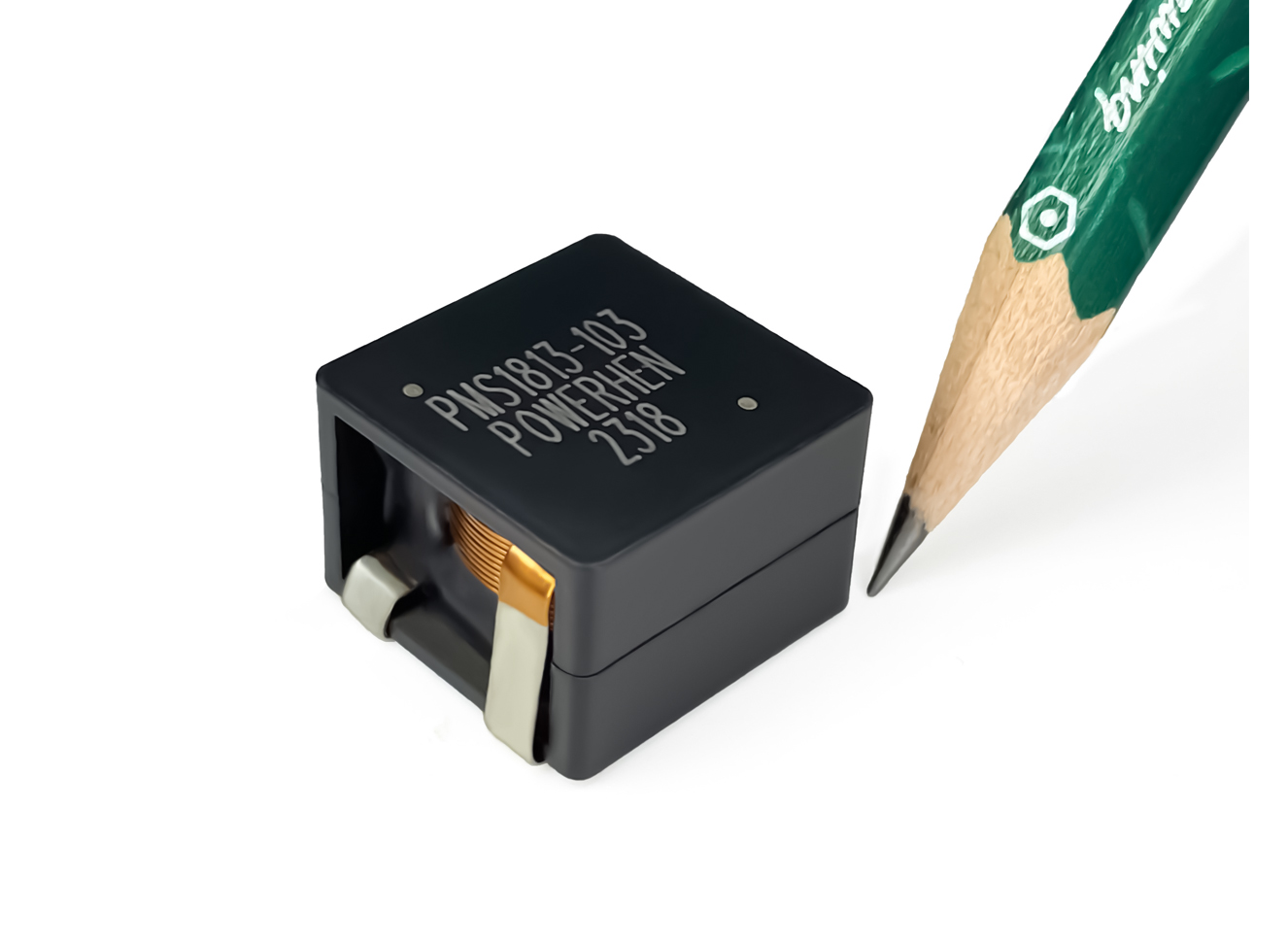

Part number 料号 | Inductance 电感量 μH±20% | DCR 最大直流电阻 mΩ | SRF 自谐频率 MHz | Isat 直流饱和电流 A | Irms 温升电流 A | Turns Ratio 匝比 | 长度 mm | 宽度 mm | 高度 mm |
| PMS1813-682ML | 6.8 | 6.8 | 28 | 26 | 13.5 | 1:1 | 21 | 18.5±0.3 | 13.5 |
| PMS1813-822ML | 8.2 | 9.3 | 23 | 24 | 13 | 1:1 | 21 | 18.5±0.3 | 13.5 |
| PMS1813-103ML | 10 | 12 | 12 | 22 | 11 | 1:1 | 21 | 18.5±0.3 | 13.5 |
| 标准品现货： |  小批量现货购买 | ||||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | |||||||||

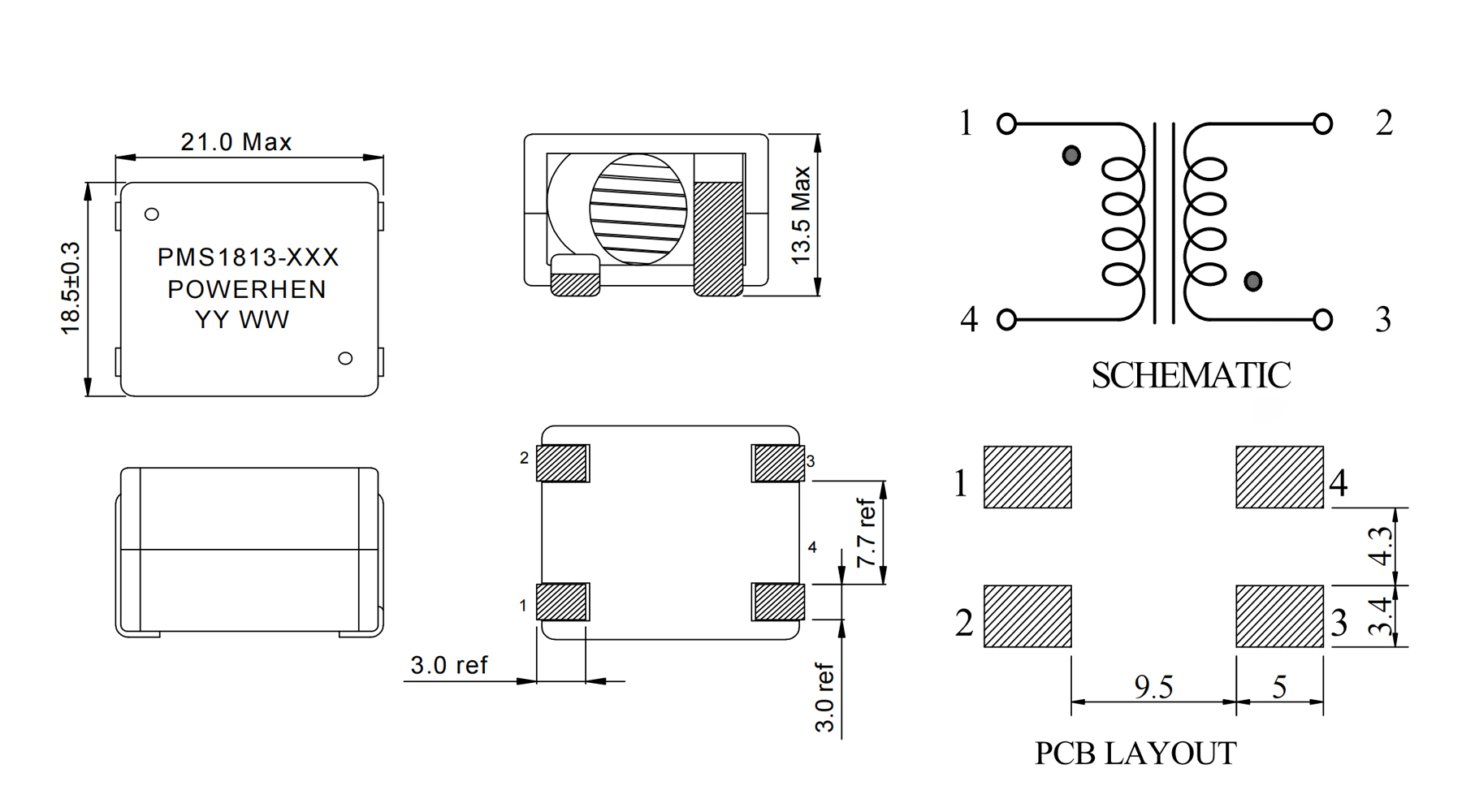

结构尺寸/Dimensions | |
 | |

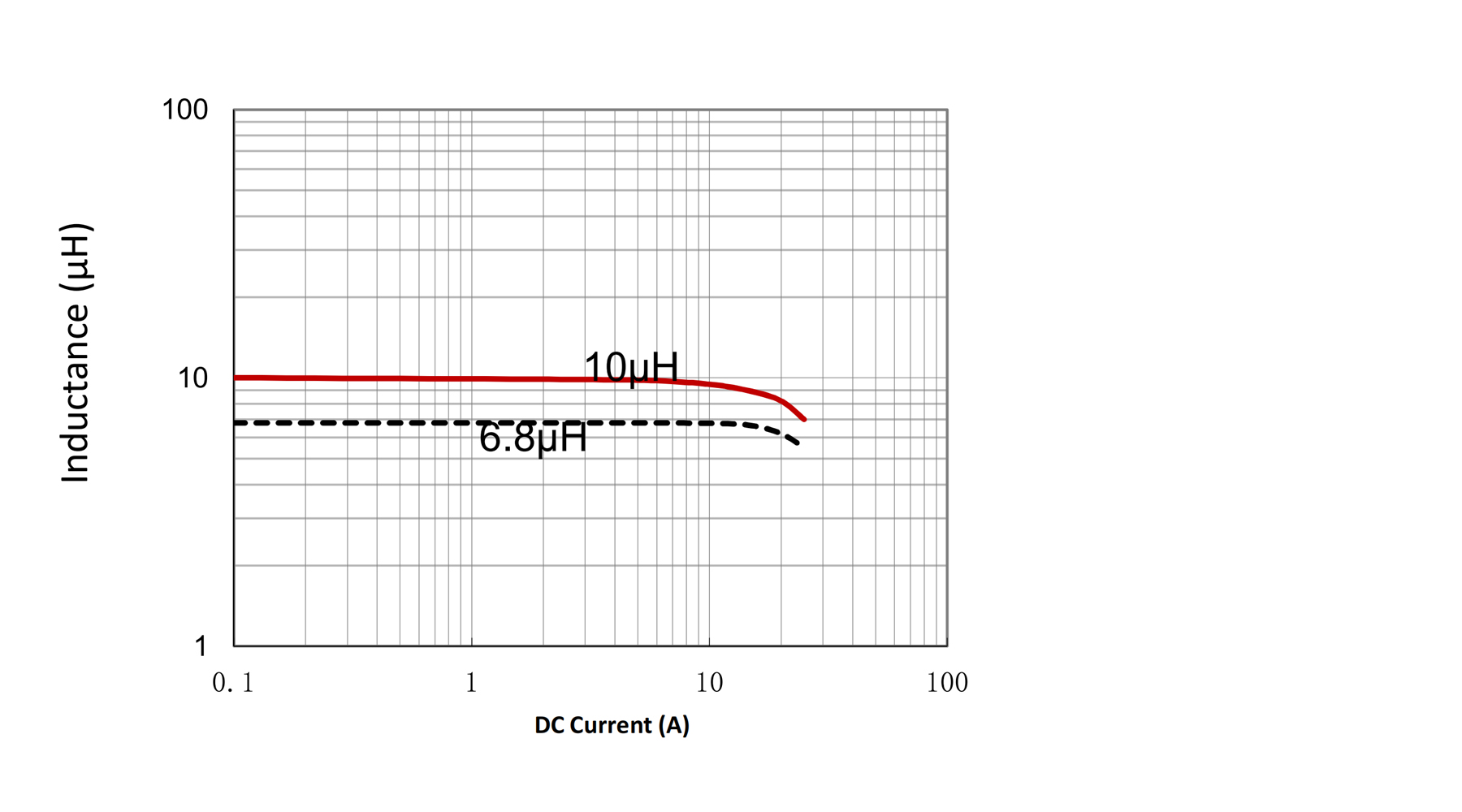

| 电气特性曲线/Electrical Characteristic Curve | |
 |
