适用于数字功放扼流。如汽车音响，LCD 电视和PDP电视，5.1声道家庭影院等
Part number 料号 | Inductance 电感量 μH | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| MM94R2-702AE | 7 | 21.5 | 54 | 14.2 | 32.8 | 14.5±0.5 | 15.5±0.5 | 19.7±1.5 |
| MM94R2-103AE | 10 | 26 | 45 | 9.0 | 25.5 | 14.5±0.5 | 15.5±0.5 | 19.7±1.5 |
| MM94R2-153AE | 15 | 31 | 20 | 8.2 | 21.4 | 14.5±0.5 | 15.5±0.5 | 19.7±1.5 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器；测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器；环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和Agilent 16193A测试夹具测量。 ④ 直流电流在25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

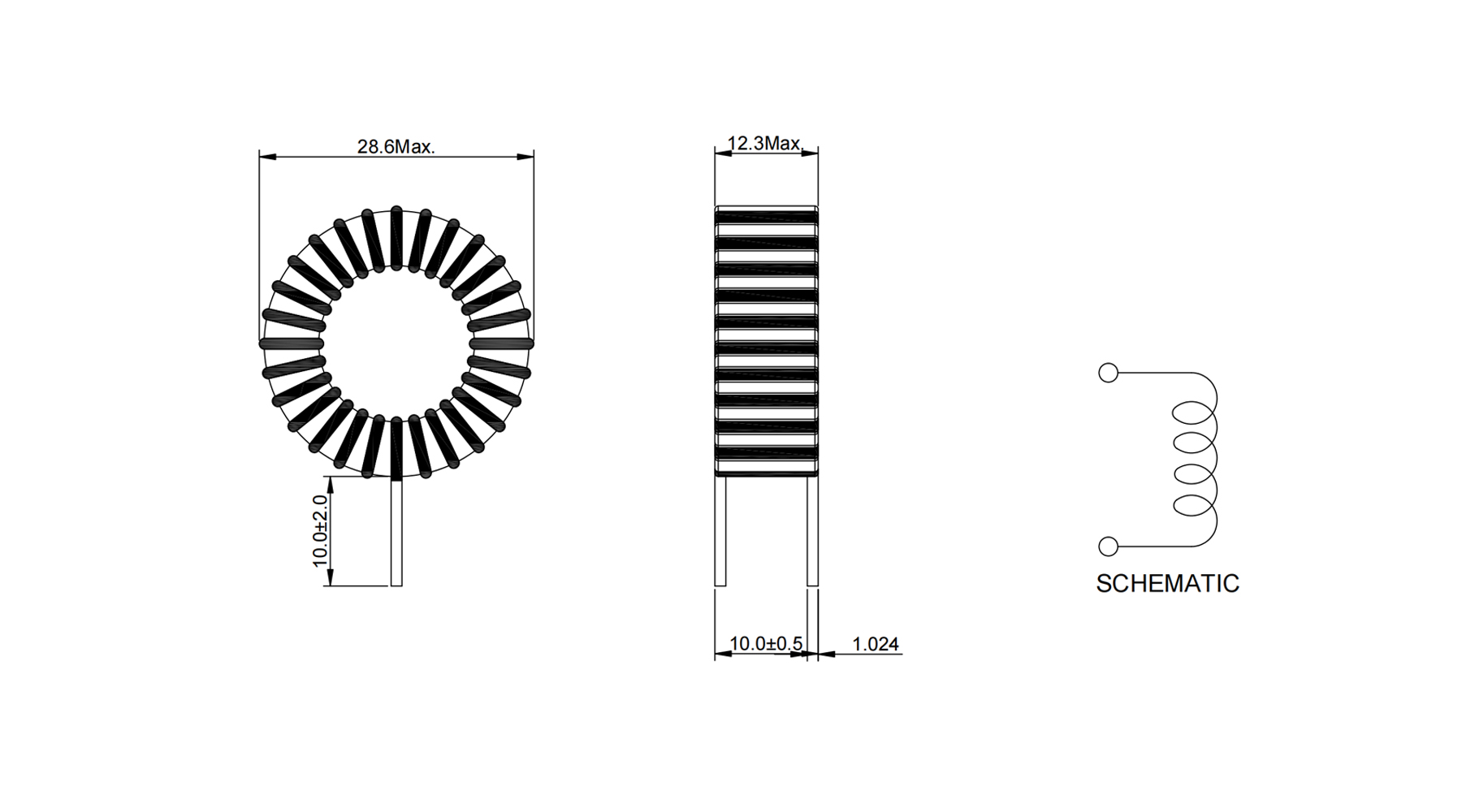

| 结构尺寸/Dimensions | |
 | |

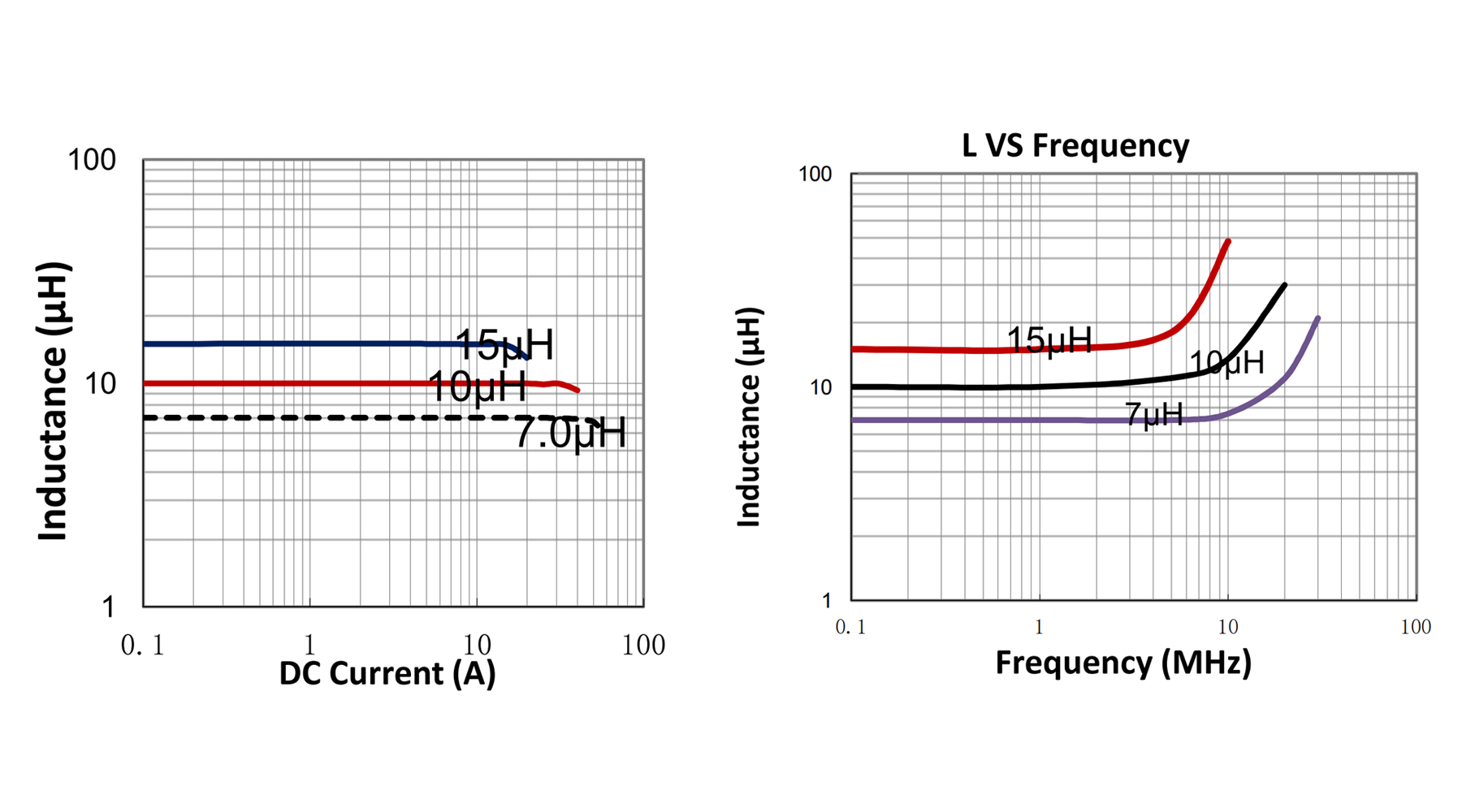

| 电气特性曲线/Electrical Characteristic Curve | |
 |
