适用于数字功放扼流。如汽车音响， LCD 电视和 PDP 电视， 5.1 声道家庭影院等
Part number 料号 | Inductance 电感量 μH | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | 长度 mm | 宽度 mm | 高度 mm |
| PD13-472KL | 4.7 | 5.4 | 15.5 | 11.9 | 13.3±0.3 | 6.4±0.3 | 18.1±0.3 |
| PD13L-103KL | 10 | 5.4 | 5.9 | 11.9 | 13.3±0.3 | 6.4±0.3 | 18.1±0.3 |
| PD13-103KL | 10 | 10.5 | 9.8 | 9.5 | 13.3±0.3 | 6.4±0.3 | 18.1±0.3 |
| 标准品现货： |  小批量现货购买 | ||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器；测试频率100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | |||||||

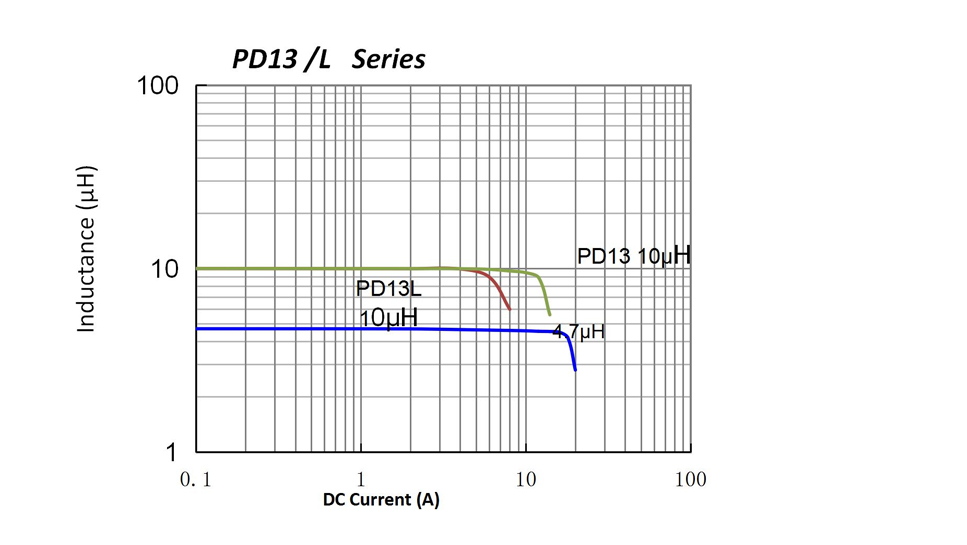

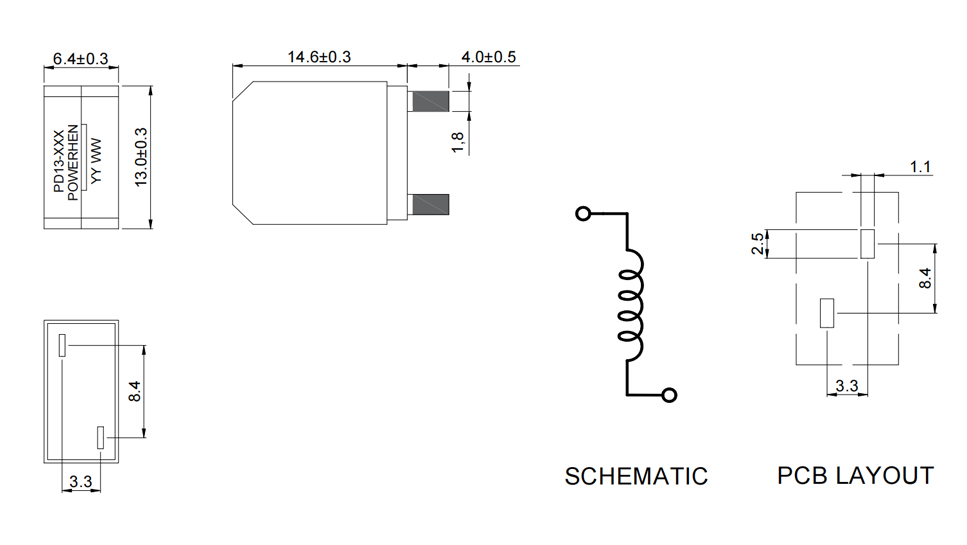

| 结构尺寸/Dimensions | 电气特性曲线/Electrical Characteristic Curve |
 |  |
