适用于数字功放扼流。如汽车音响， LCD 电视和 PDP 电视， 5.1 声道家庭影院等
Part number 料号 | Inductance 电感量 μH | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| PD17A-103KL | 10 | 10.3 | 28.9 | 8.5 | 19 | 17.5±0.5 | 15.0±0.5 | 19.5 |
| PD17A-153KL | 15 | 10.3 | 17 | 8.5 | 14 | 17.5±0.5 | 15.0±0.5 | 19.5 |
| PD17A-223KL | 22 | 10.3 | 14 | 8.5 | 11 | 17.5±0.5 | 15.0±0.5 | 19.5 |
| PD17A-333KL | 33 | 10.3 | 9.1 | 8.5 | 7 | 17.5±0.5 | 15.0±0.5 | 19.5 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

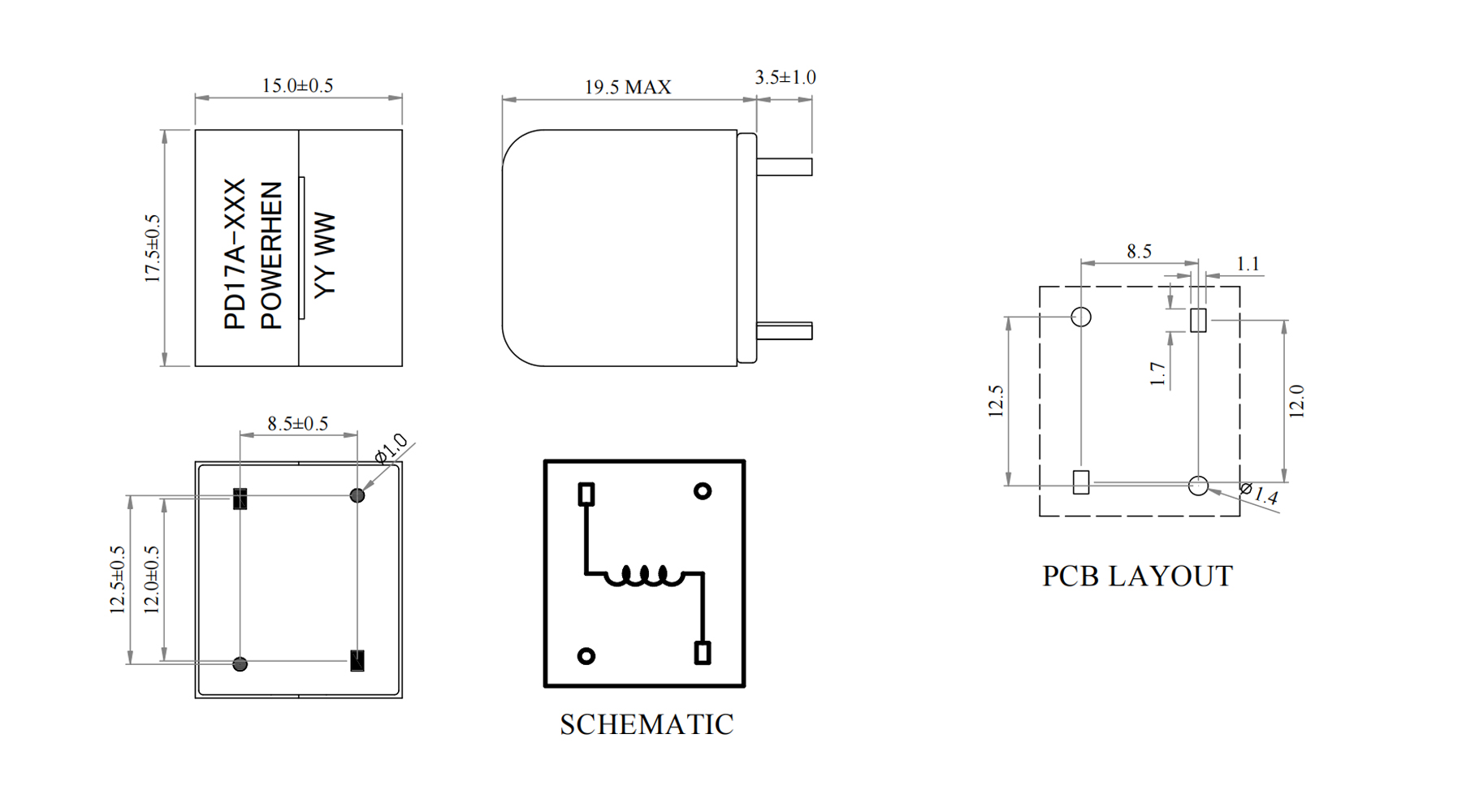

| 结构尺寸/Dimensions | |
 | |

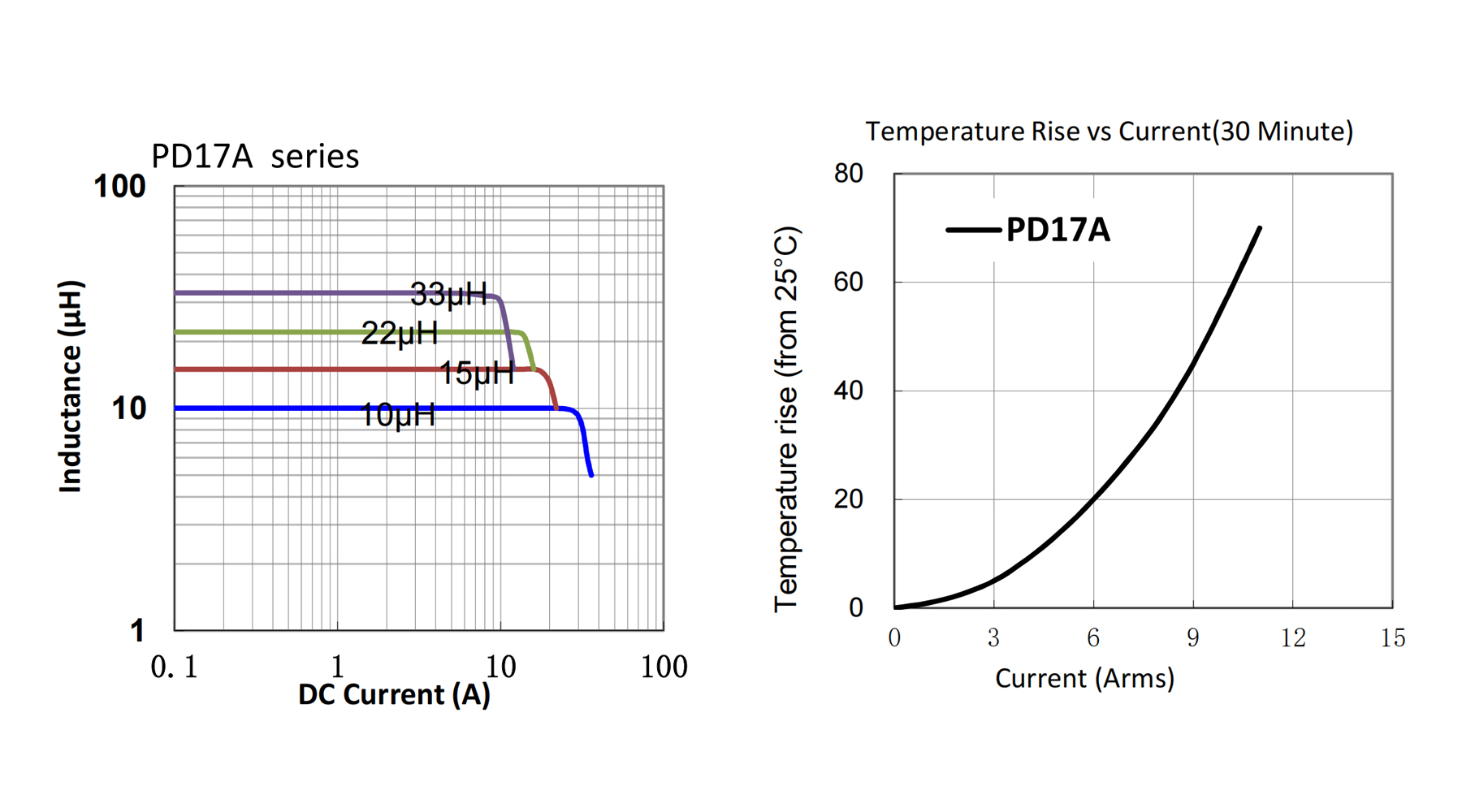

| 电气特性曲线/Electrical Characteristic Curve | |
 |
