适用于 11 kHz 至 1 MHz
500 Vrms，一分钟绝缘（高压）绕组到绕组
不同的匝比提供选择。
端接电阻器的值基于 1 伏输出，其中 7 安培流经原边。 可变的终端电阻根据以下公式增加或减少输出电压/安培：RT（欧姆）= Vout×Nsec / Iin。
符合环保要求。
工作温度：-40℃~+125℃
点击查看
适用于开关电源、反馈控制器、过载传感、负载降低/关闭检测等
Part number 料号 | Turn ratio 匝比 Pri:sec | inductance 最小电感量 Min (µH) | DCR 直流电阻 Sec(Ω) | Voltage-time product 电压时间积 V.μS | Primary Rated Current 初级额定电流 A max | Frequency range 频率 KHz | 长度 mm | 宽度 mm | 高度 mm |
| CT050A-020 | 1:20 | 81 | 0.0006 | 10.0 | 20 | 46 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-030 | 1:30 | 180 | 0.0006 | 15.0 | 20 | 31 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-040 | 1:40 | 320 | 0.0006 | 20.0 | 20 | 23 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-050 | 1:50 | 500 | 0.0006 | 25.0 | 20 | 19 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-060 | 1:60 | 730 | 0.0006 | 30.0 | 20 | 15 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-070 | 1:70 | 980 | 0.0006 | 35.0 | 20 | 13 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-100 | 1:100 | 2000 | 0.0006 | 50.0 | 20 | 9 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-125 | 1:125 | 3000 | 0.0006 | 62.5 | 20 | 7 – >1000 | 4.8 | 4.5 | 3.5 |
| CT050A-200 | 1:200 | 8000 | 0.0006 | 100.0 | 20 | 4 – >1000 | 4.8 | 4.5 | 3.5 |
| 标准品现货： |  小批量现货购买 | ||||||||

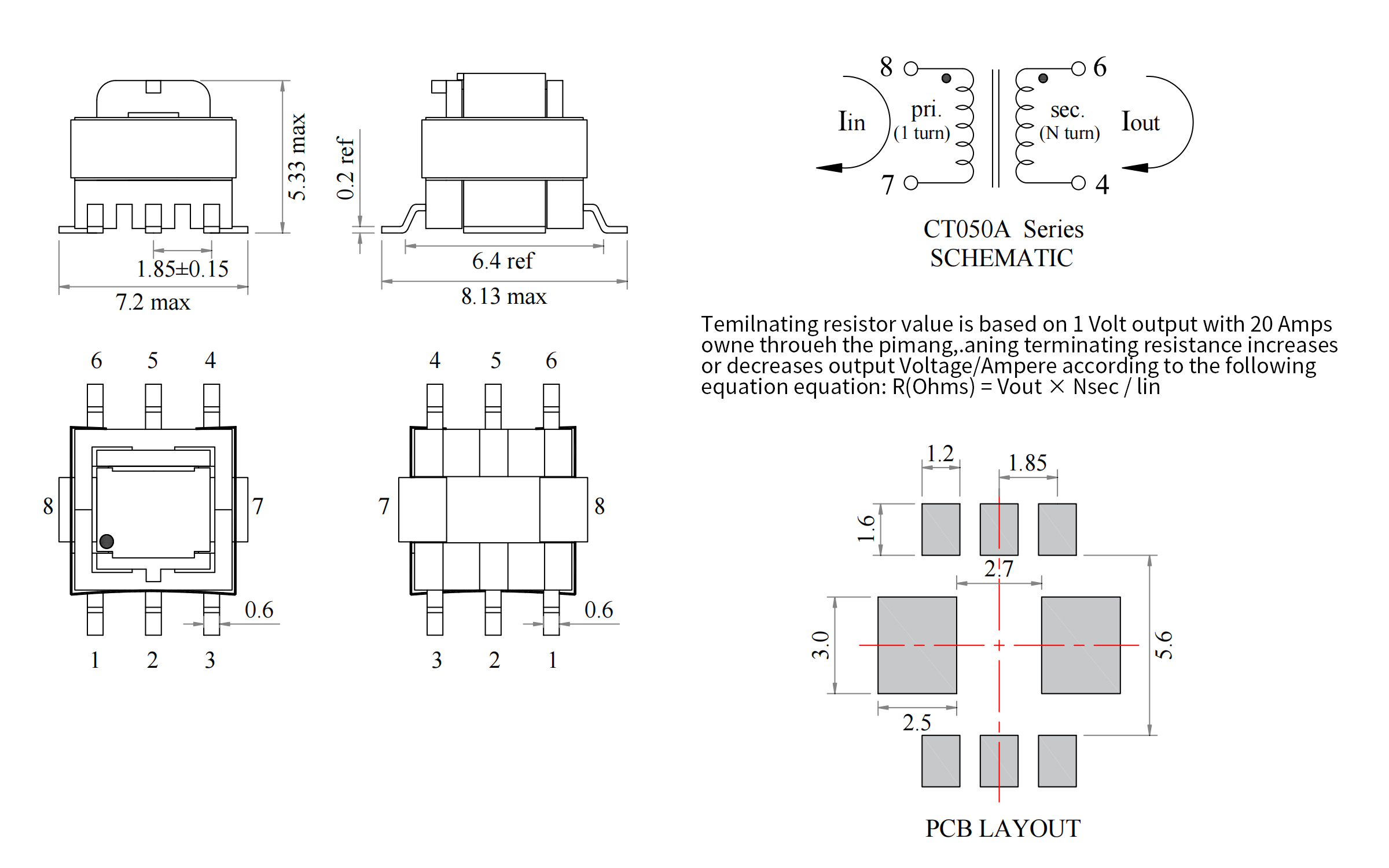

| 结构尺寸/Dimensions |
 |
