芯材：镍锌

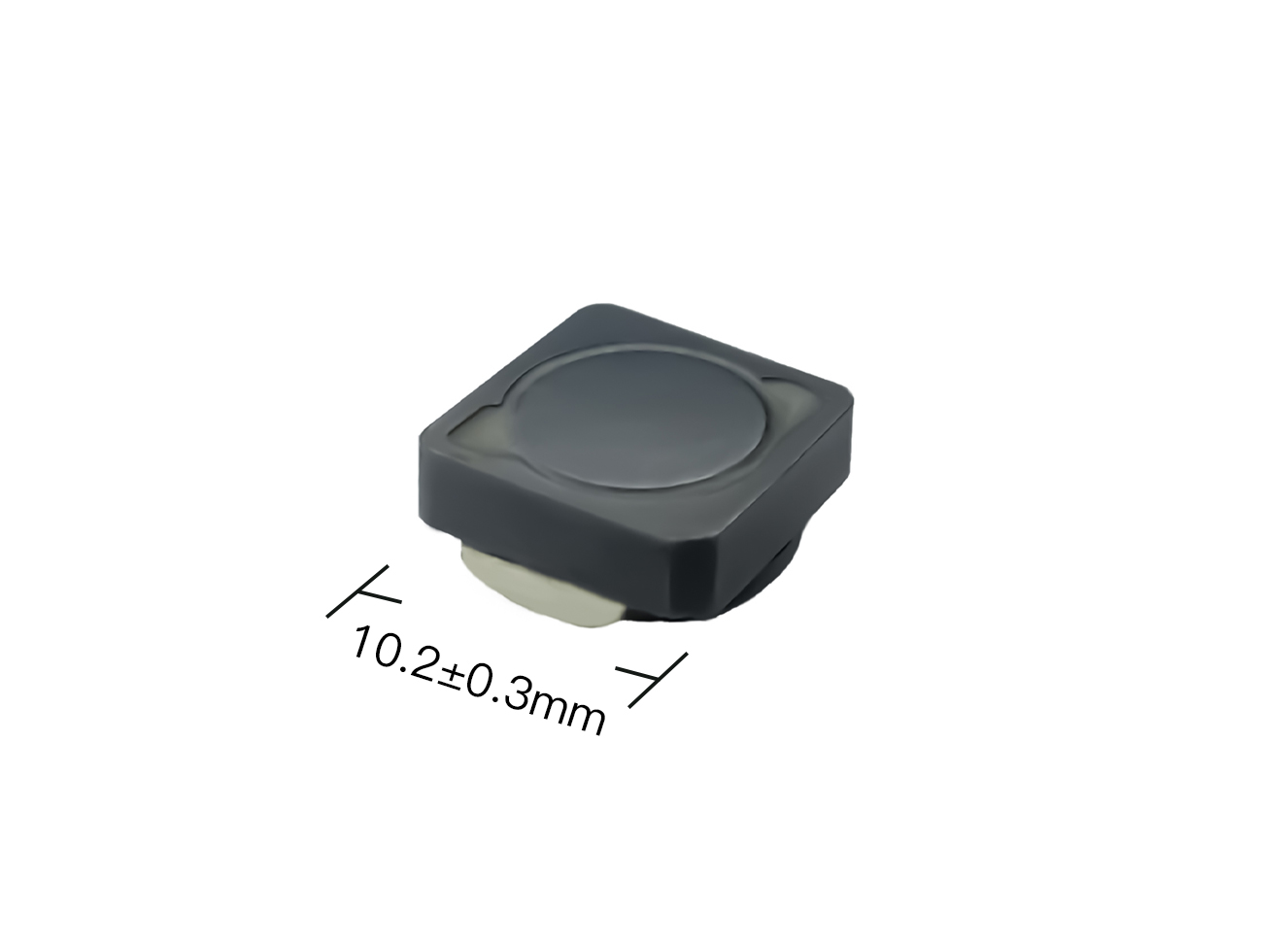

扁平线功率电感器
高自谐频率
工作温度：-40℃~+125℃
耐焊接热最多三个40秒回流 +260°C，部件在循环之间冷却至室温
湿气敏感度等级(MSL) 1（在<30°C时的无限车间寿命/ 85%
相对湿度）
点击查看
适用于高频开关稳压器。
Part number 料号 | Inductance 电感量 μH | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| PF1045-221NL | 0.22±30% | 3.5 | 32 | 16 | 328 | 10.2±0.3 | 10.2±0.3 | 4.5 |
| PF1045-501NL | 0.5±30% | 5 | 23 | 13.2 | 182 | 10.2±0.3 | 10.2±0.3 | 4.5 |
| PF1045-112NL | 1.1±30% | 6.7 | 16 | 11.2 | 116 | 10.2±0.3 | 10.2±0.3 | 4.5 |
| PF1045-182ML | 1.8±20% | 8.4 | 13 | 9.4 | 86 | 10.2±0.3 | 10.2±0.3 | 4.5 |
| PF1045-252ML | 2.5±20% | 10.2 | 10.5 | 8.4 | 61 | 10.2±0.3 | 10.2±0.3 | 4.5 |
| PF1045-362ML | 3.6±20% | 12.2 | 8.5 | 8.2 | 55 | 10.2±0.3 | 10.2±0.3 | 4.5 |
| PF1045-472ML | 4.7±20% | 19.5 | 8 | 6.2 | 45 | 10.2±0.3 | 10.2±0.3 | 4.5 |
| PF1045-622ML | 6.2±20% | 22.4 | 7.4 | 5.7 | 36 | 10.2±0.3 | 10.2±0.3 | 4.5 |
| PF1045-822ML | 8.2±20% | 28.6 | 5.8 | 5.05 | 28 | 10.2±0.3 | 10.2±0.3 | 4.5 |
| 标准品现货： |  小批量现货购买 | |||||||
| 备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

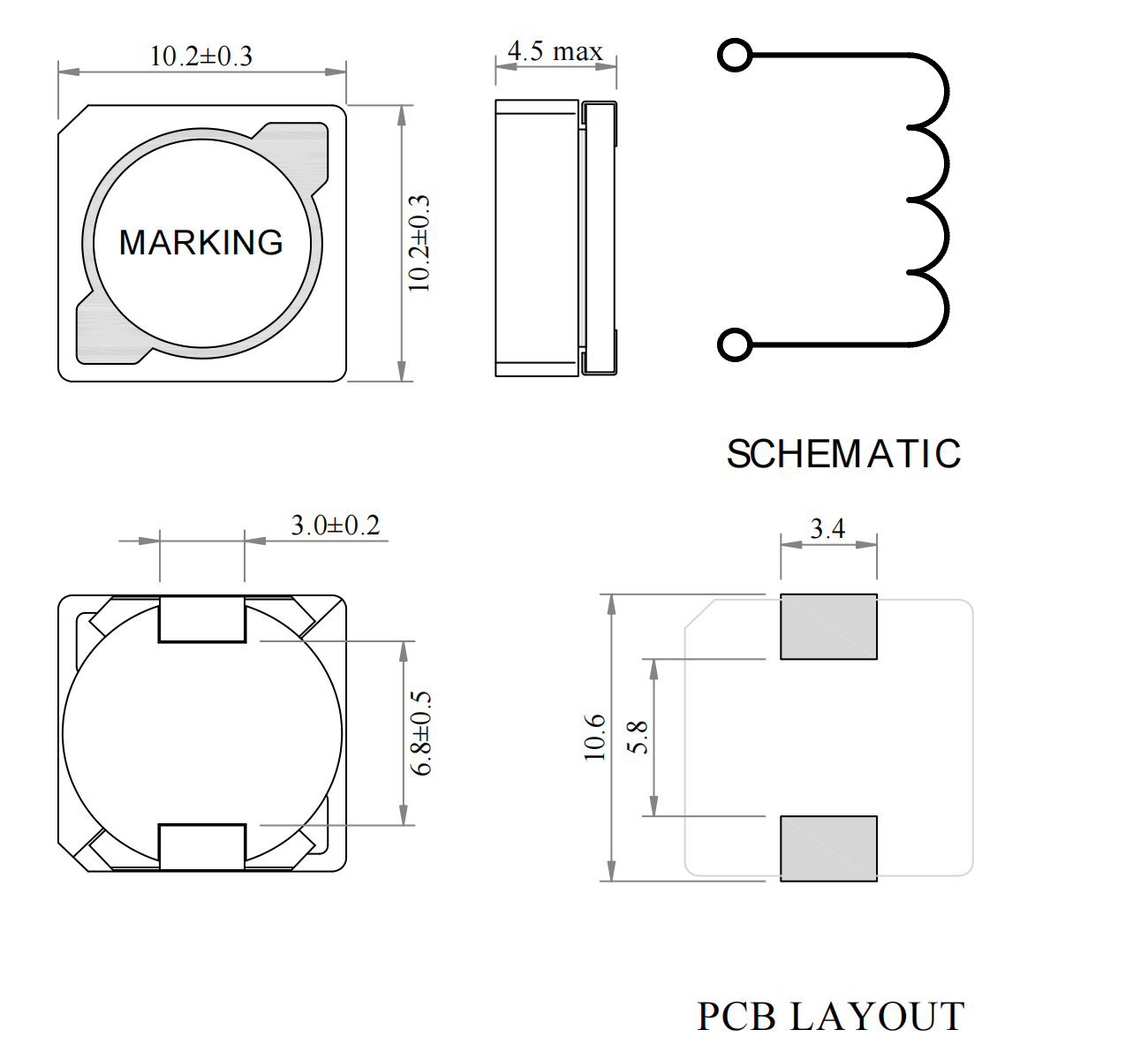

| 结构尺寸/Dimensions | 电气特性曲线/Electrical Characteristic Curve |
 |  |
