扁平绕组提供极低的直流和交流电阻
闭合磁路封装，低辐射
低损耗铁氧体磁芯提供平坦的 L 与 I
工作温度：-40℃~+125℃
通孔 （TH） 安装，用于坚固的电路板连接
湿气敏感度等级 (MSL) 1（在 <30°C 时的无限车间寿命/ 85% 相对湿度）
点击查看
高效 DC/DC 转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH±10% | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| PD3521-152KE | 1.5 | 0.4 | 120 | 89 | 37 | 35.5±0.5 | 21.5 | 33.5±1.0 |
| PD3521-222KE | 2.2 | 0.4 | 104 | 89 | 35 | 35.5±0.5 | 21.5 | 33.5±1.0 |
| PD3521-332KE | 3.3 | 0.4 | 82 | 89 | 25 | 35.5±0.5 | 21.5 | 33.5±1.0 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器；测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器；环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和Agilent 16193A测试夹具测量。 ④ 直流电流在25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

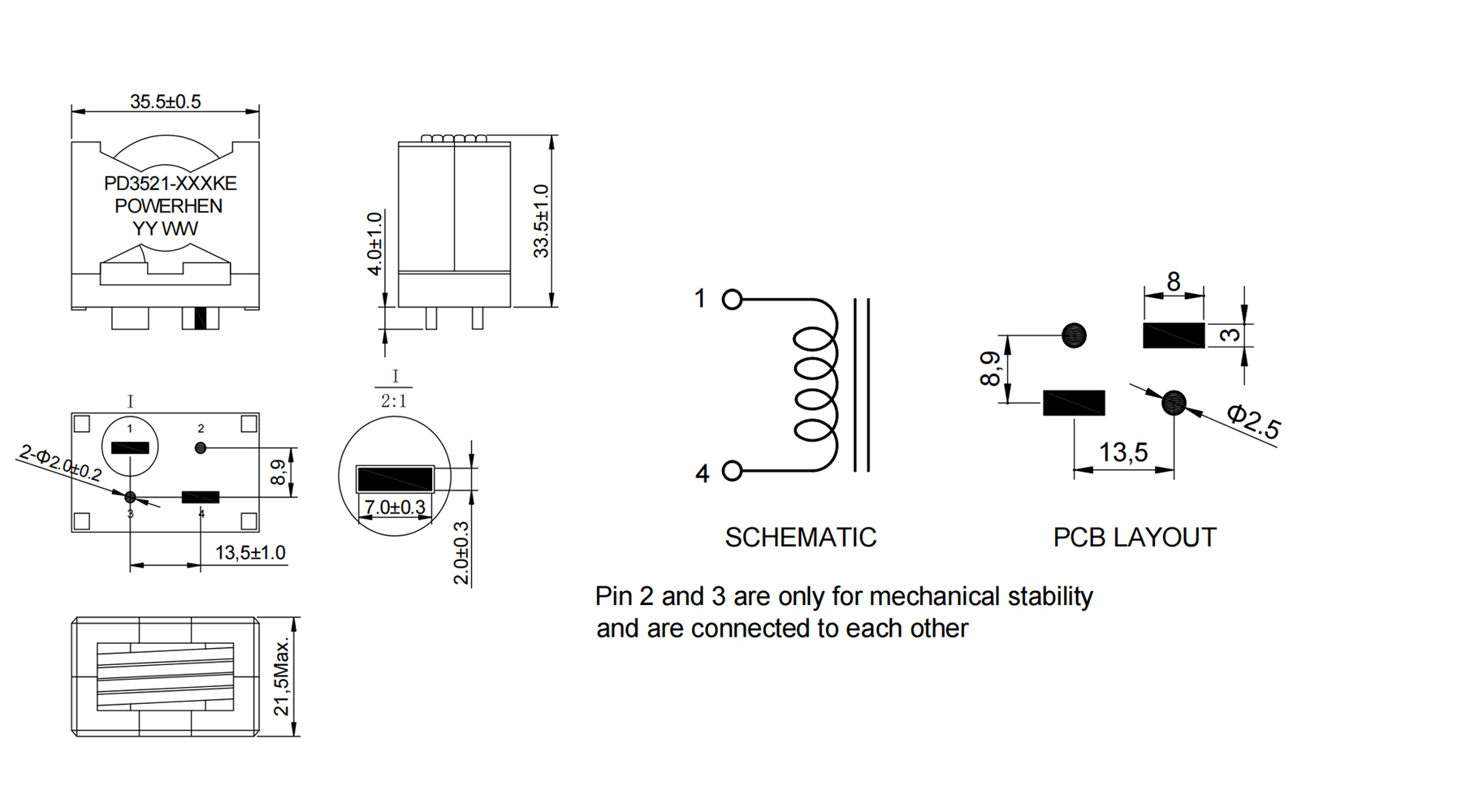

| 结构尺寸/Dimensions | |
 | |

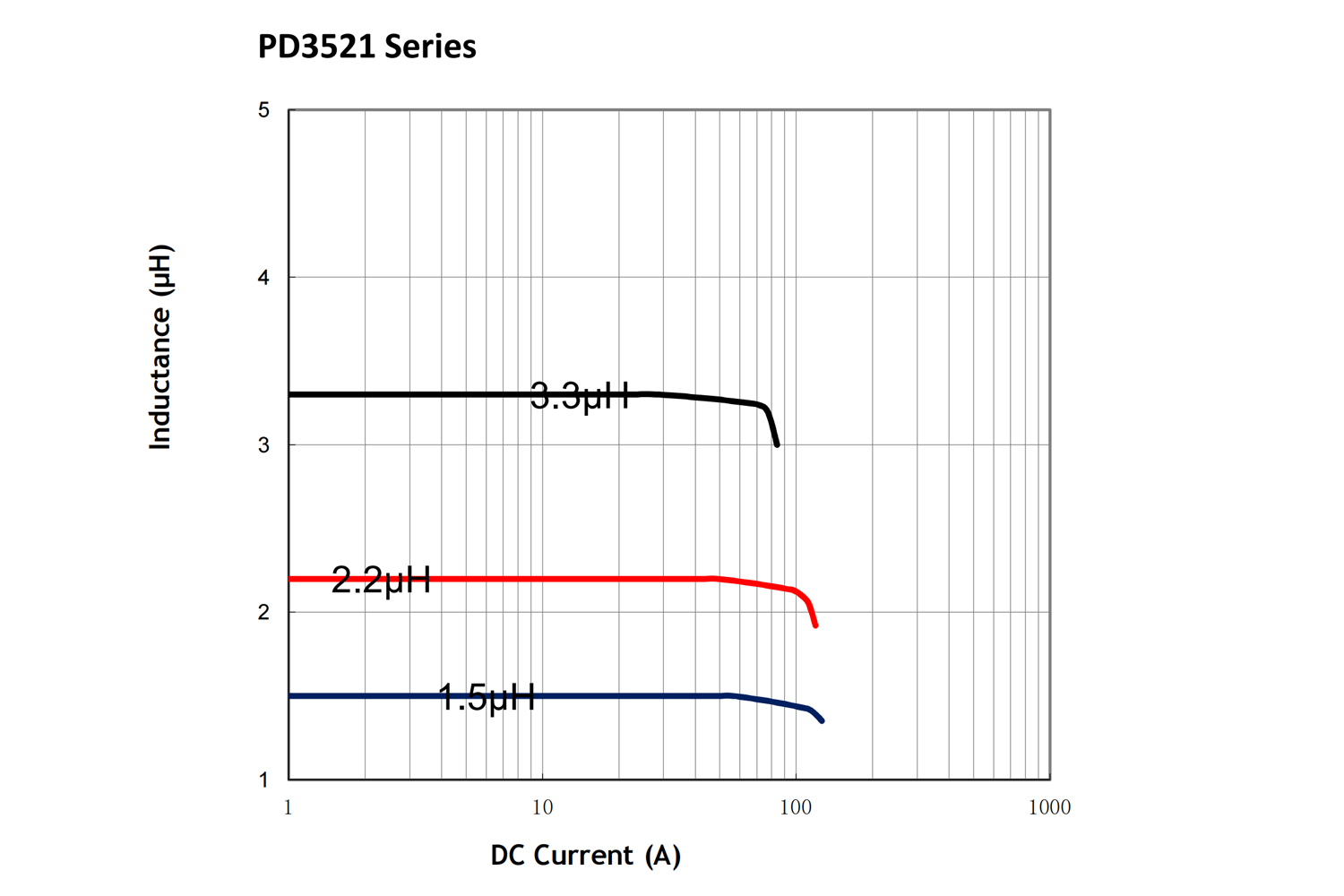

| 电气特性曲线/Electrical Characteristic Curve | |
 |
