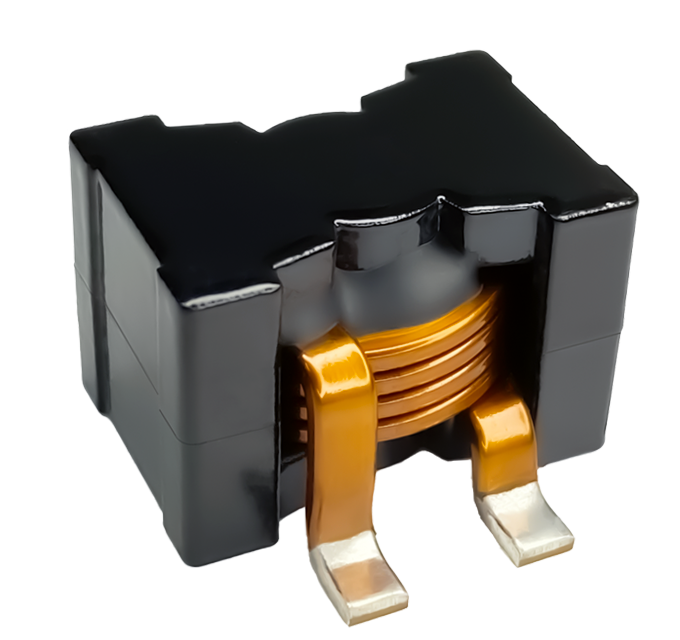

扁平绕组提供极低的直流和交流电阻
闭合磁路封装，低辐射
低损耗铁氧体磁芯提供平坦的 L 与 I
工作温度：-40℃~+125℃
通孔 （TH） 安装，用于坚固的电路板连接
湿气敏感度等级 (MSL) 1（在 <30°C 时的无限车间寿命/ 85% 相对湿度）
点击查看
高效DC/DC转换器
单相、多相降压转换器
音频滤波应用
大电流升压应用优化
Part number 料号 | Inductance 电感量 μH | DCR 最大直流电阻 mΩ | Isat 直流饱和电流 A | Irms 温升电流 A | SRF 自谐频率 MHz | 长度 mm | 宽度 mm | 高度 mm |
| GPM4233-332KE | 3.3 | 0.75 | 92 | 44 | 27.7 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-562KE | 5.6 | 0.75 | 63 | 44 | 22.8 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-682KE | 6.8 | 2.95 | 92 | 34 | 21.7 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-103KE | 10 | 2.95 | 56 | 34 | 18.8 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-153KE | 15 | 2.95 | 45 | 34 | 15.2 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-223KE | 22 | 2.95 | 32.8 | 34 | 12.0 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-333KE | 33 | 2.95 | 22.5 | 34 | 10.0 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-473KE | 47 | 2.95 | 16 | 34 | 8.5 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-683KE | 68 | 2.95 | 10 | 34 | 6.4 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-104KE | 100 | 2.95 | 6.88 | 34 | 5.2 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-154KE | 150 | 2.95 | 4.18 | 34 | 4.2 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-224KE | 220 | 11.55 | 6.4 | 17.5 | 5.0 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-334KE | 330 | 11.55 | 4.6 | 17.5 | 4.1 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| GPM4233-474KE | 470 | 11.55 | 3.6 | 17.5 | 3.6 | 39.2±1.0 | 35.8±1.0 | 33.3 ±1.0 |
| 标准品现货： |  小批量现货购买 | |||||||
备注： ① 电感量测试采用 Agilent 4284A 数字电桥或同等仪器； 测试频率 100KHz ② 直流电阻测试采用 keithley 580 毫欧表或同等仪器； 环境温度 25°C ③ SRF 使用 Agilent 4395A 网络分析仪和 Agilent 16193A 测试夹具测量。 ④ 直流电流在 25°C，加载导致指定电感从没有电流的值下降。 ⑤ 导致指定温度从 25°C 环境温度上升的电流。 此信息仅供参考，不代表绝对最大额定值。 ⑥ 25°C 时的电气规格 | ||||||||

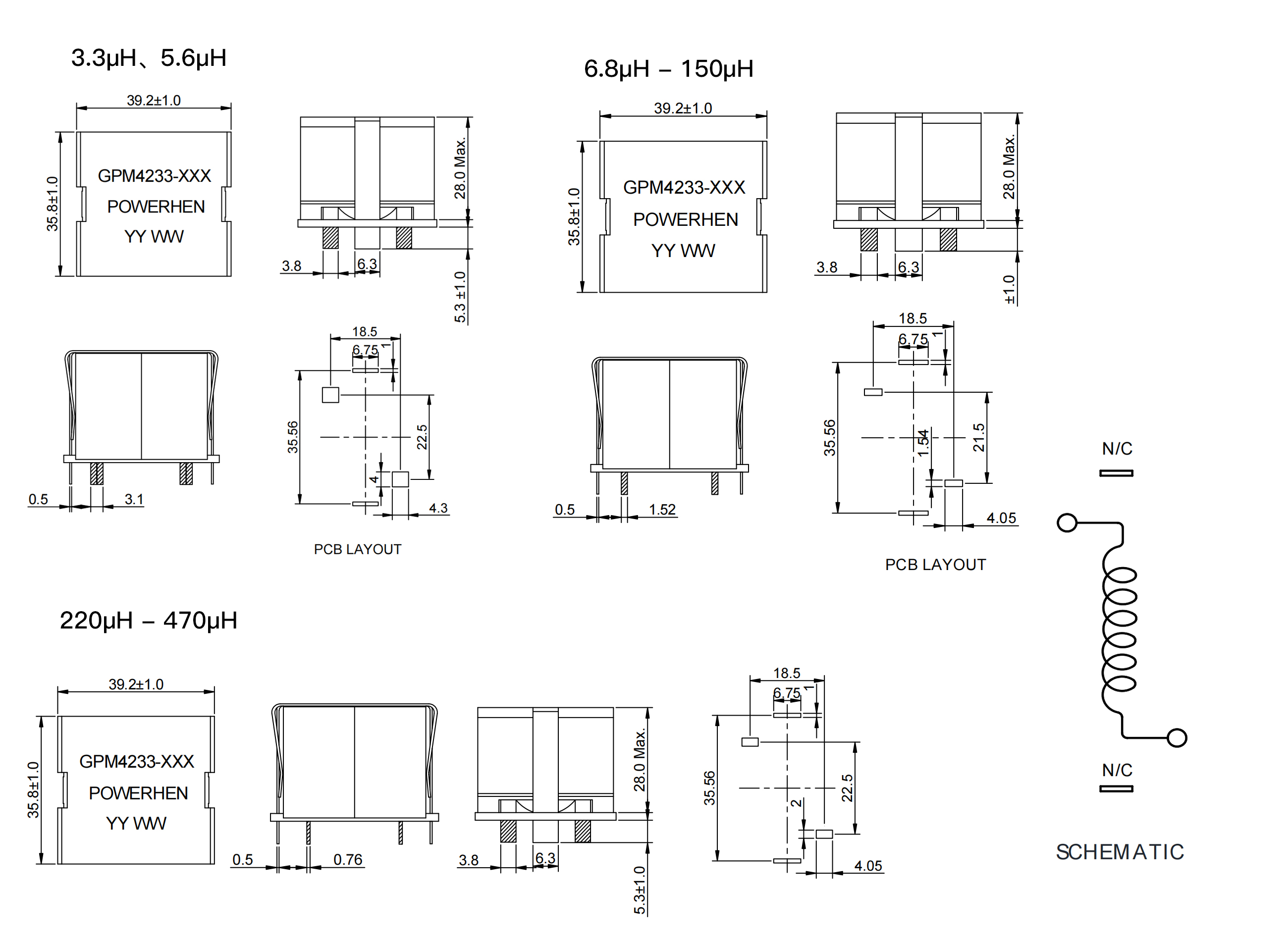

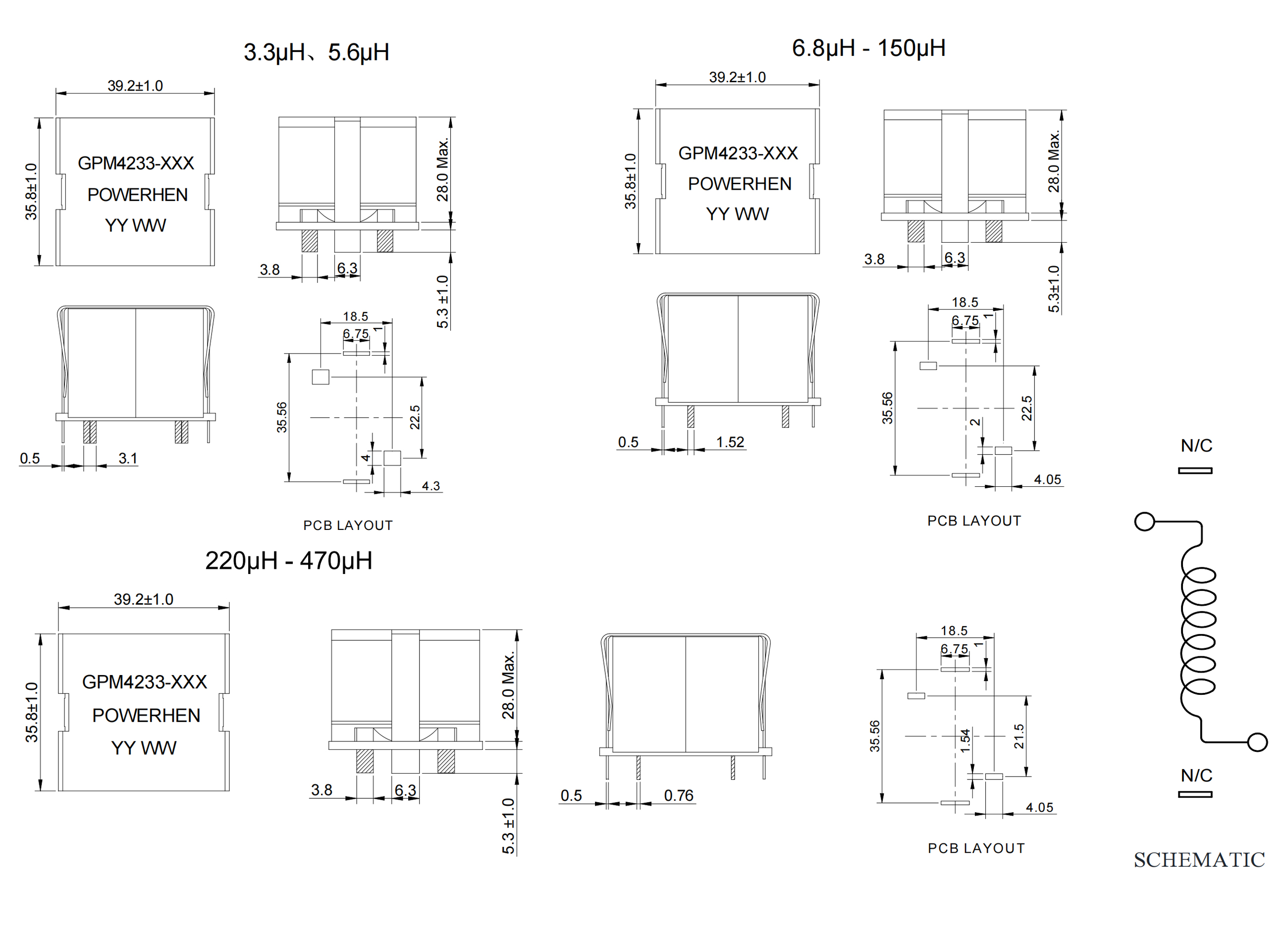

| 结构尺寸/Dimensions |
 |

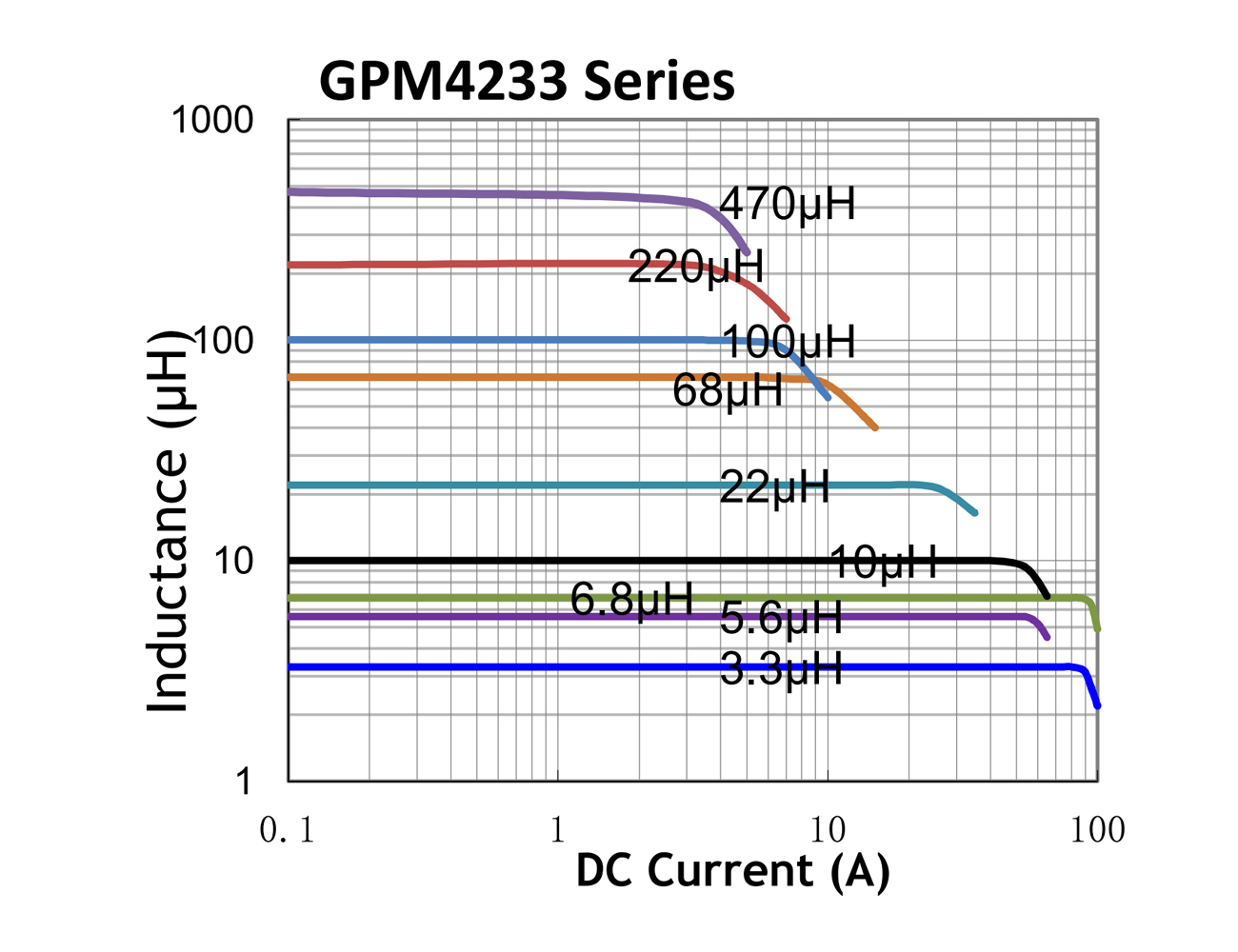

电气特性曲线/Electrical Characteristic Curve |
 |
